높은 역동성, 긴 이동 범위, 중력 보상을 갖춘 수직 포지셔닝 시스템: 중앙에 있는 센서의 광학 포커싱, 스캐닝, 높이 조정 기능

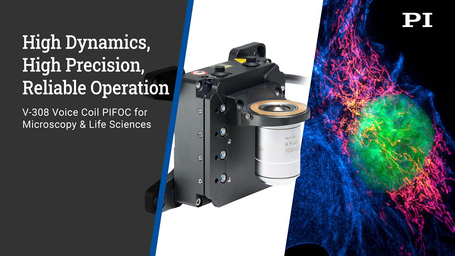

V-308 PIFOC의 핵심 요소는 단축 슬라이더로, 고정밀 크로스 롤러 가이드가 베이스 바디에 배치됩니다. 슬라이더는 높은 역동성을 위해 특수 개발된 PIMag® 보이스코일 모터에 의해 구동됩니다. 7mm의 긴 이동 범위는 사용자가 조정 가능한 하드 스톱을 통해 위아래로 제한할 수 있습니다. 가속도는 최대 8m/s2, 최대 속도는 200mm/s입니다. 이로 인해 ±15nm 오류 대역에서 15msec 이내의 step-and-settle times로 100nm 및 250nm 스텝 사이즈가 가능합니다. 따라서 포커싱 유닛의 빠른 포지셔닝, 신속한 데이터 수집 및 높은 생산성을 달성할 수 있습니다.
고해상도 광학 PIOne 리니어 인코더를 통해 높은 정밀도를 달성합니다. 최소 10nm의 정밀도와 25nm의 양방향 반복도를 구현할 수 있습니다.
Magnetic Weight Force Compensation
새로운 V-308 PIFOC의 특징은 중력 보상입니다. 전원 공급없이 슬라이더와 장착된 부하의 부상을 보장하므로 정전 시 또는 컨트롤러의 전원을 끌 때 낙하로 인한 충돌을 방지할 수 있습니다. 축을 유연하게 사용하기 위해 사용자는 낙하물에 대응하는 힘을 조정하여 최대 1kg의 전체 부하를 보상할 수 있습니다. 이로 인해 실제로는 축을 세워서 사용하지만 수평하게 사용하는 것과 동일한 효과를 줍니다.
Easy Integration Thanks to a Compact Design and Versatile Accessories
드라이브는 87 x 77 x 30 mm (H/W/D)로 매우 컴팩트합니다. 어댑터 플레이트를 이용하여 광학 테이블 또는 플레이트에 장착할 수 있습니다. 두 개의 다른 대물렌즈 홀더(수직 또는 수평 마운팅용)와 M32 X 0.75 크기까지 다양한 직경의 대물렌즈용 어댑터 링 세트를 사용할 수 있습니다.
기본적으로 V-308 PIFOC는 특수 개발된 C-414 컨트롤러와 함께 제공됩니다. 또한 EtherCAT 기능이 내장된 ACS 컨트롤러로 축을 구동할 수 있습니다. 사용자는 서보 컨트롤 매개변수(“gain scheduling”)를 능동적으로 제어할 수 있으며, ServoBoost와 같은 다른 ACS 기능과 함께 성능을 더욱 향상시킬 수 있습니다.
