모든 PI 컨트롤러는 광범위한 소프트웨어 패키지인 PI Software Suite와 함께 제공됩니다. 제공되는 사용자 프로그램은 사용자가 전체 시스템을 설정하고 매개변수화할 수 있도록 지원합니다. 모션 명령 실행 및 추가 최적화에는 추가적인 프로그래밍 작업이 필요하지 않습니다. 직관적으로 조작 가능한 사용자 인터페이스, 그래픽 시각화, 간단한 자동화 기능으로 빠른 도입과 문제없는 사용을 지원합니다.
PIMikroMove
PIMikroMove는 모든 컨트롤러와 상호 작용하기 위한 기본 소프트웨어로, 다양한 작업을 해결할 수 있습니다.
PIMikroMove를 통해 구동 원리 또는 축의 수 및 구성과 관계없이 PI의 모든 위치 제어 시스템을 간단명료하게 제어할 수 있습니다. 연결된 모든 컨트롤러와 축은 동일하고 일관된 그래픽 인터페이스에 표시됩니다. 다수의 축을 서로 다른 컨트롤러로 제어하고, 동일한 창에서 PIMikroMove를 사용하여 다수의 축에 명령을 내릴 수 있습니다. 포지션 패드를 사용하면 벡터 이동 시에도 마우스나 조이스틱을 통해 두 개 이상의 독립적인 축의 모션을 제어할 수 있습니다.
PIMikroMove - 대표 기능
- 연결된 축의 다양한 기능 및 옵션에 따른 이동(스텝, 개 루프/폐 루프, 사인파, 궤적, 트리거 등)
- 사용자 정의 모션 프로파일의 간편한 생성 및 여러 축의 동기화된 작동을 위한 함수 생성기
- 시스템 데이터 저장 및 분석을 위한 데이터 레코더
- 병렬 키네마틱 위치의 시각화
- 컨트롤러의 매크로 기능과 동일한 구문 및 추가 제어 명령을 갖춘 GCS 기반 호스트 매크로의 개발 및 실행(하나의 매크로로 다수의 컨트롤러를 제어할 수 있음)

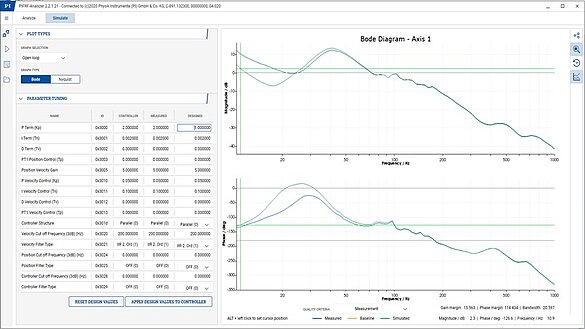

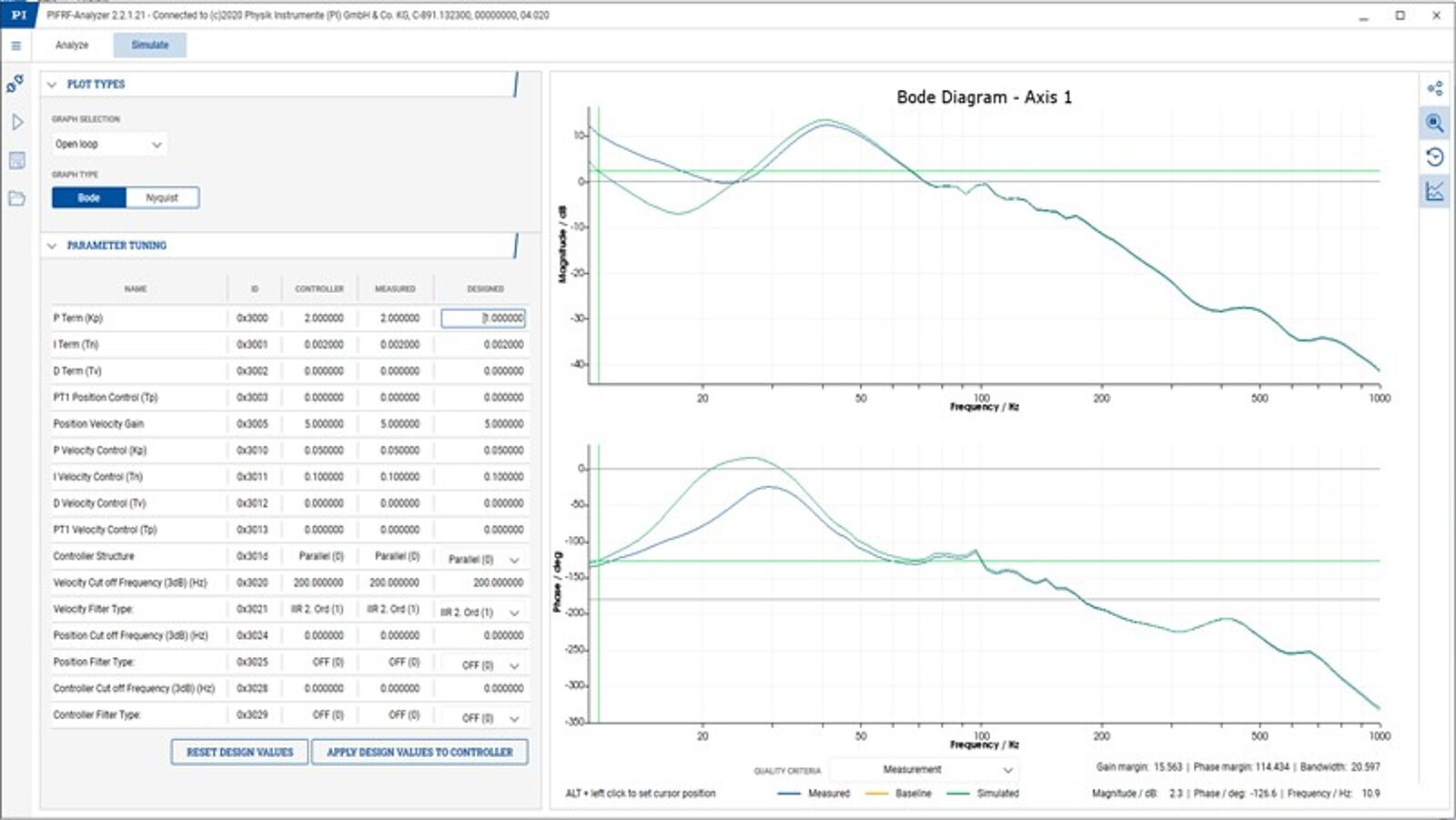

- 디지털 피에조 컨트롤러용 튜닝 도구
- 호스트 PC 기반 1D 또는 2D 스캔의 매개변수 설정 및 실행, 결과의 시각화
- 얼라인먼트 알고리즘의 매개변수화, 컨트롤러로의 전달, 평가한 데이터의 표시
- GCS 명령을 사용하여 컨트롤러와 상호 작용하기 위한 PITerminal(콘솔)
일부 기능의 사용 가능 여부는 컨트롤러의 기능에 따라 달라질 수 있습니다.

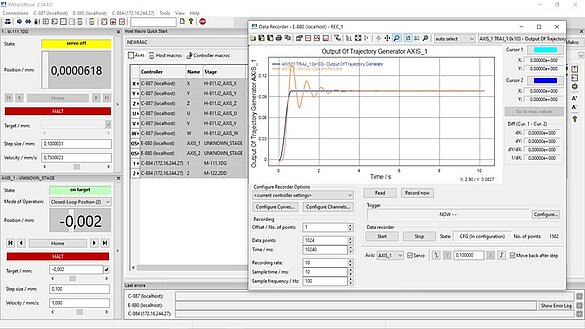

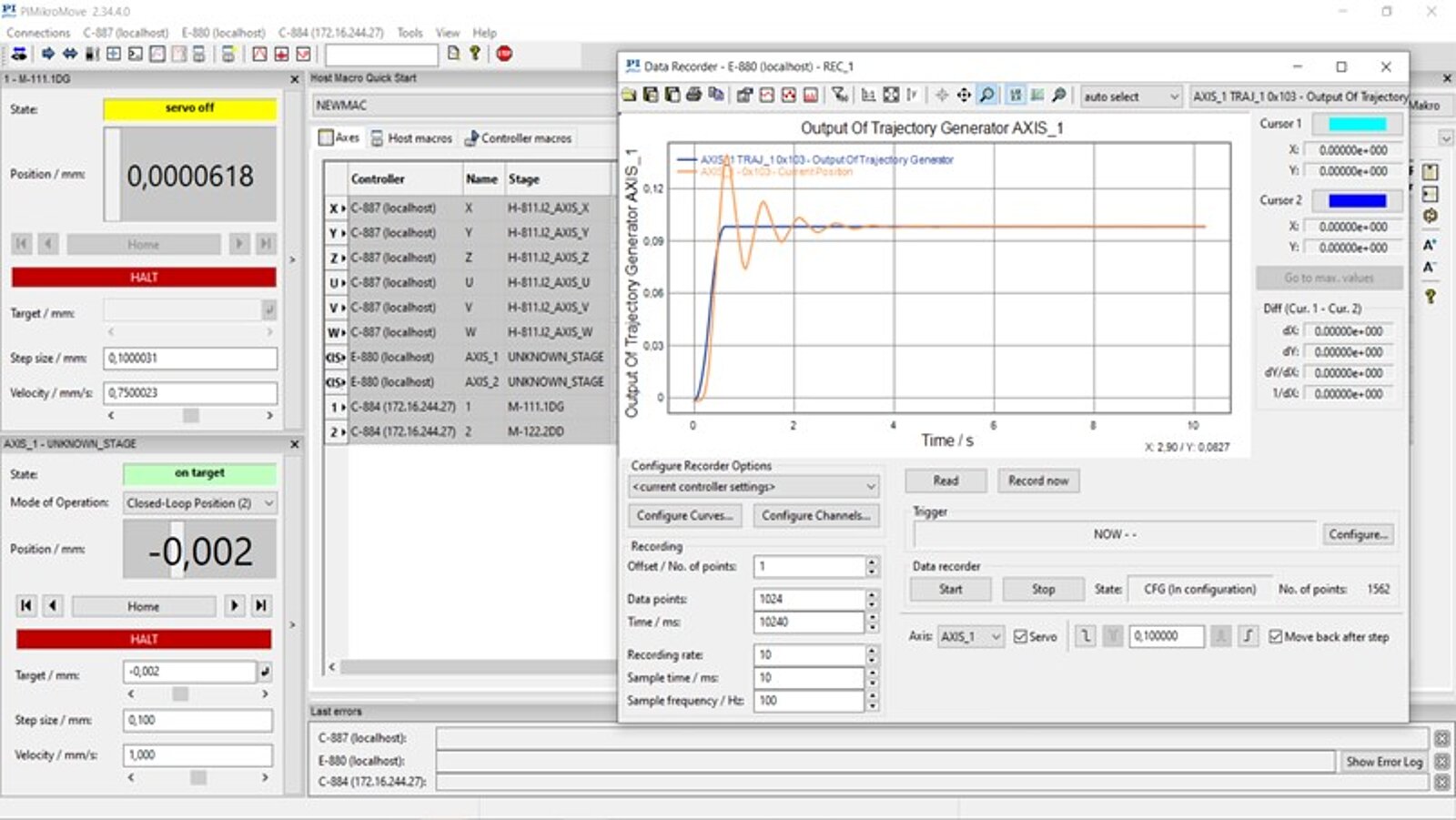

데이터 레코더는 PIMikroMove에 통합되어 있어 간편한 조작으로 측정 데이터를 분석할 수 있는 도구로, 다양한 데이터 소스의 데이터를 저장하면서 시간의 함수로 표시하고 빠른 시각화를 제공합니다.
모든 컨트롤러에는 내부 데이터 저장소가 있습니다. 이를 통해 매우 빠른 작업도 정밀하게 저장할 수 있습니다. 데이터 소스 및 트리거 유형은 PIMikroMove의 데이터 레코더 창을 사용하여 쉽게 구성하고 선택할 수 있습니다.
