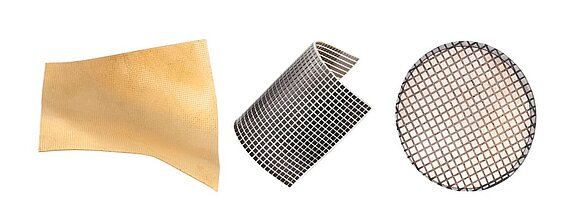

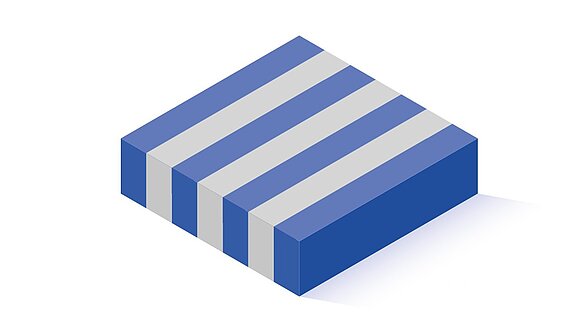

피에조 세라믹 복합체는 피에조 세라믹과 충전 폴리머의 조합으로 구성되며, 두 소재의 장점을 결합합니다. 고체 세라믹 컴포넌트를 대체할 뛰어난 수단으로서, 특히 높은 셋업 자유도와 유연성 덕분에 수많은 장점을 제공합니다. 폴리머가 함유됨으로써 음향 임피던스가 다양한 주변 매체를 수월하게 조정할 수 있게 됩니다. 이 덕분에 다양한 응용 분야에 사용할 수 있습니다. 예를 들어, 의료 기술 분야에서는 HIFU 응용 분야나 진단 영상 분야에서, 산업 분야에서는 유량 측정이나 비파괴 검사 등에서 활용할 수 있습니다. 복합체는 또한 향상된 초음파 감도와 더 높은 분해능을 제공합니다.
사양

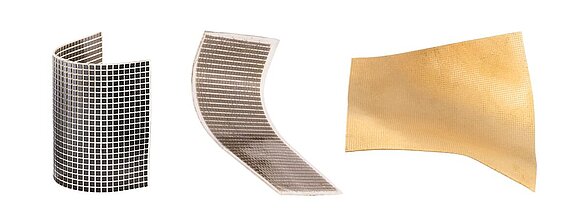

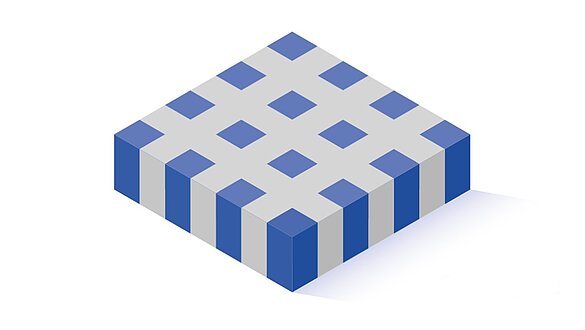

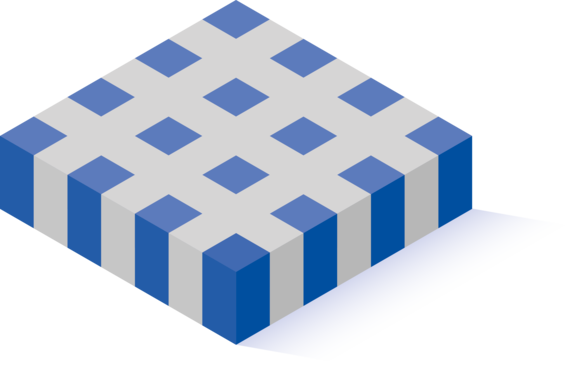

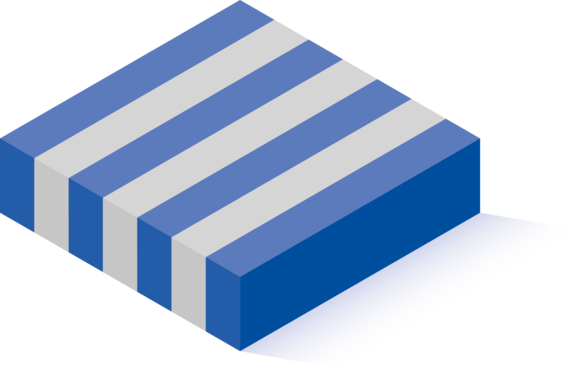

PI Ceramic의 복합체는 다이스 앤 필(Dice & Fill) 기술을 사용하여 경질 1-3 배열로 제조됩니다. 치수와 소재는 고객 맞춤형으로 >> 피에조 컴포넌트에 따라 선택할 수 있으며, 기술적 평가 후 복합체로 구현 가능합니다. 실현 가능성 평가는 제출된 요구사항 또는 치수를 기반으로 합니다.

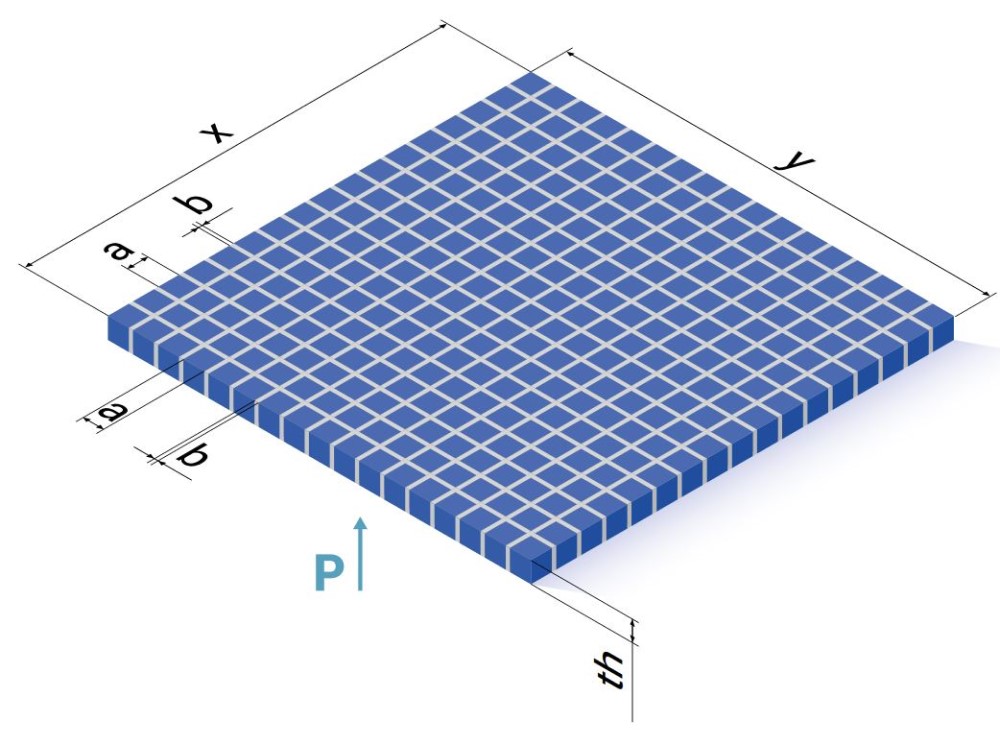

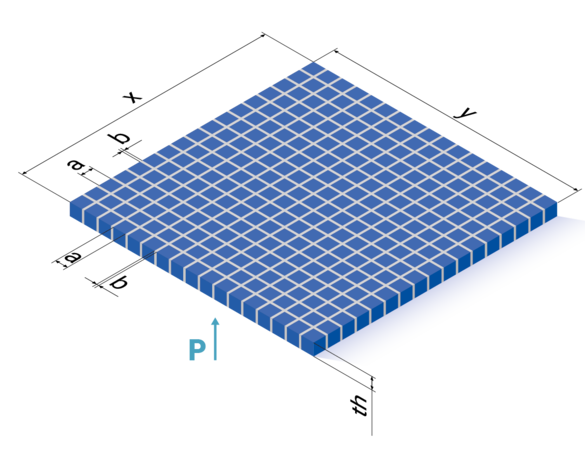

| 가장자리 길이 x, y[mm] | < 80 |
| 두께 TH[mm] | > 0.1 - 16 |
| 갭 치수 b[mm] | > 80 |
| 핀 치수 a[µm] | > 200 |
| 피치[µm] | > 200(핀 중심에서 다음 핀 중심까지의 거리) |
| 충전량[%] | 30 - 80(전체 복합체에서 세라믹의 부피 비율) |
| 주파수[MHz] | 0.08 - 8 |
| 전극 | 박막(Ag, Au, CuNi, Ni) |
| 충전재 | 에폭시 수지, 폴리우레탄 |
| 단자 | 전선 접합 및 유연 인쇄 회로 기판과 같은 다양한 접촉 방식을 제공합니다. |
| 소재 | 당사는 다양한 강유전성 연질 및 강질 PTZ 소재와 무연 대체 소재를 제공합니다. |
| 추가된 기능 | 조립 및 상호 연결 기술을 통한 정밀화 외에도, 솔루션을 개발할 수 있습니다. 여기에는 다음이 포함됩니다.
|
| 고체 세라믹과의 비교 | 세라믹과 폴리머를 결합하여, 복합체는 고체 세라믹에 비해 더 높은 전기 기계적 결합과 더 넓은 대역폭을 제공합니다. 또한, 다양한 음향 임피던스를 가진 매체에 더 쉽게 조정할 수 있습니다. 당사의 >> 피에조 계산기를 사용하여 사양을 계산할 수 있습니다. 고체 세라믹과의 비교 데이터는 >> 여기에서 확인할 수 있습니다. 판, 원반, 반구와 같은 고전적인 기하학적 구조 외에도, 복합체 구조를 통해 더 복잡한 형상의 구현이 가능합니다. |
| 응용 분야 | 피에조 세라믹 복합체는 다양한 응용 분야에서 고체 세라믹을 대체할 수 있습니다. 가능한 응용 분야는 >> 여기에서 확인할 수 있습니다. |

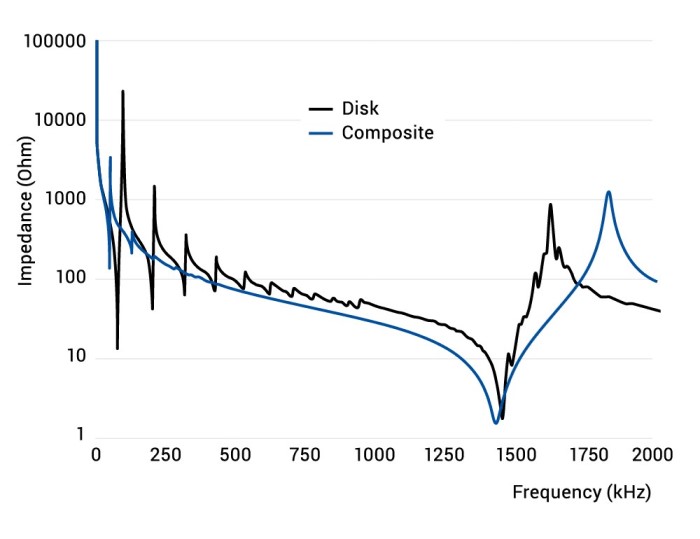

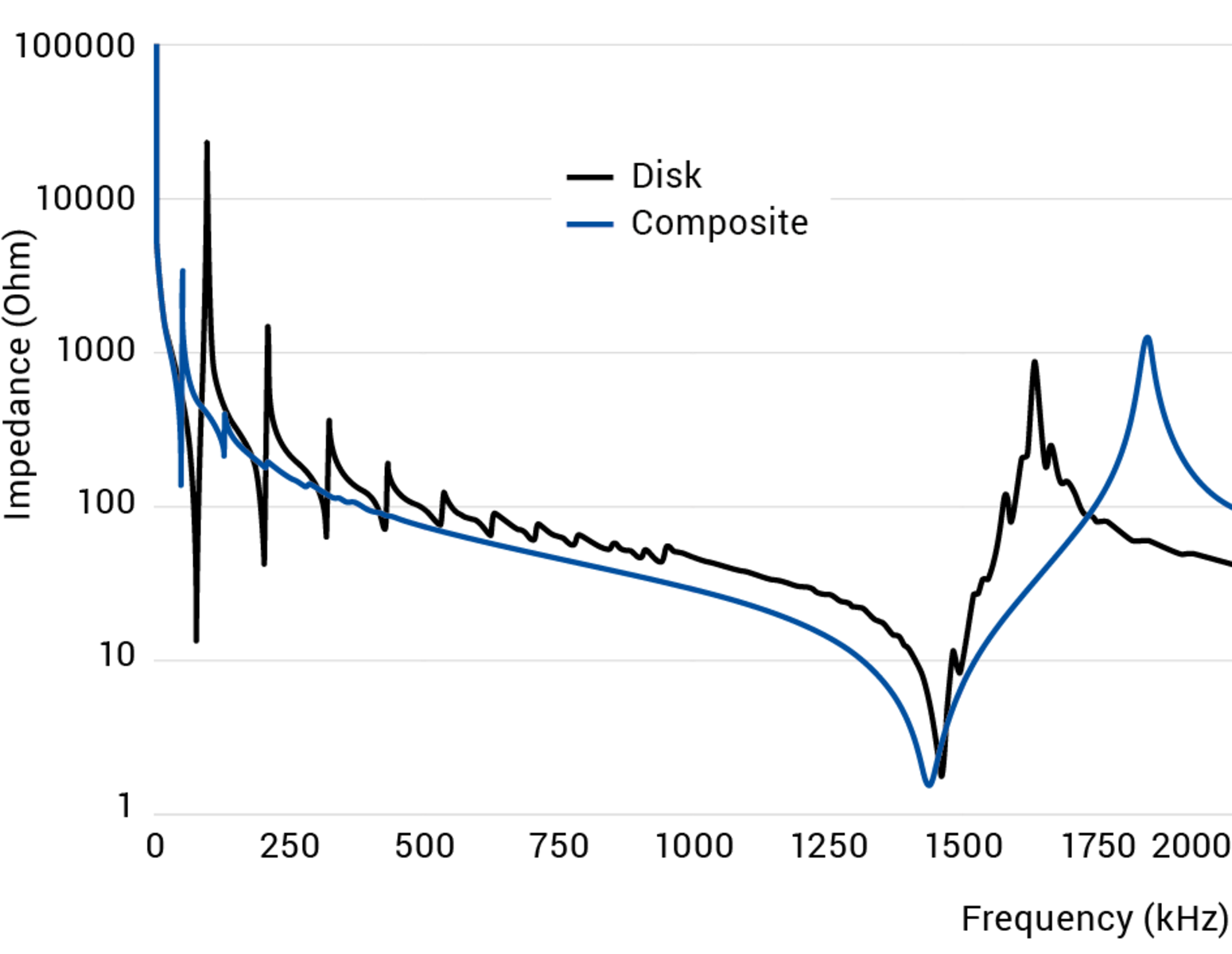

특성 비교: 고체 세라믹 vs 복합체

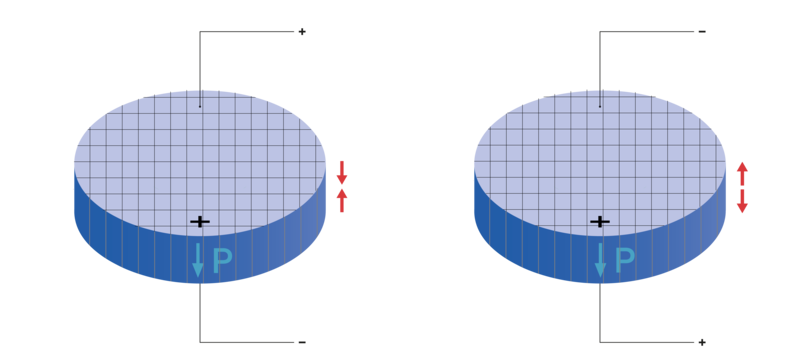

디스크와 같은 피에조 컴포넌트에서 피에조 소재와 폴리머를 조합하면 최소의 반경 방향 변위로 축방향 변위를 더 높일 수 있습니다(d33 효과).
피에조 고체 세라믹 디스크에 비해 복합체는 음향 임피던스가 감소하여 물 또는 유기 조직과의 결합을 개선합니다.
