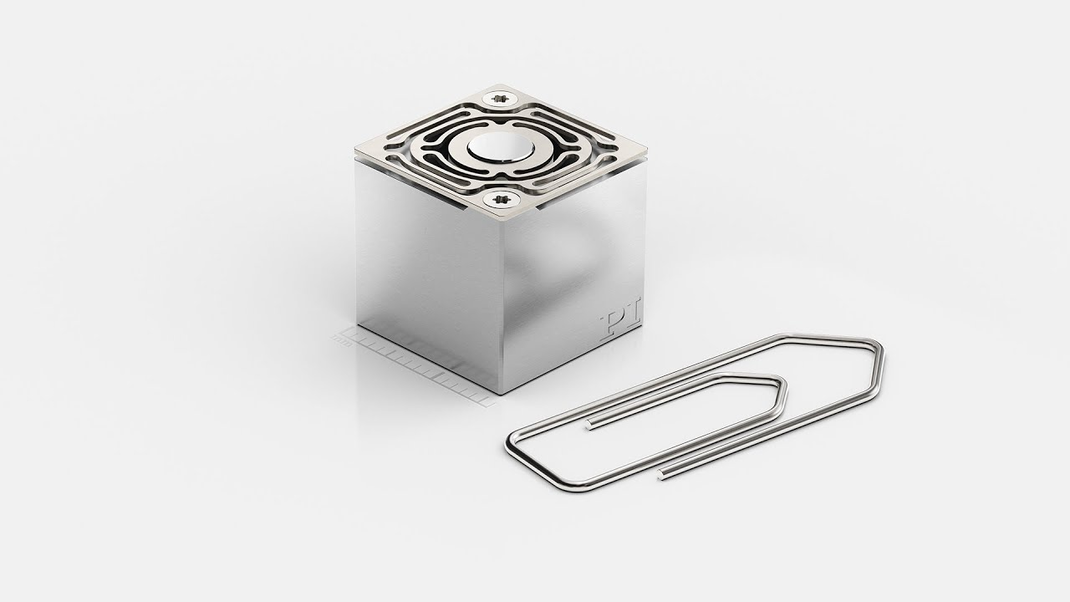

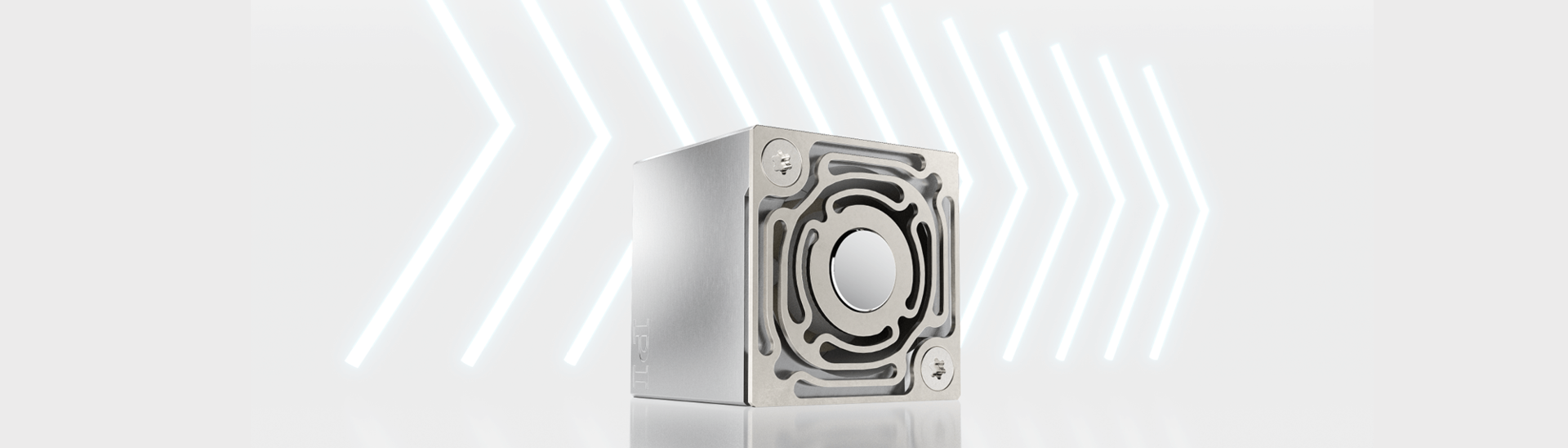

초음파 드라이브가 있는 소형 팁/틸트 미러
소형 설계에 구현된 정밀 2축 빔 조향
정밀한 레이저 빔 편향은 많은 응용 분야에서 결정적인 역할을 합니다. 광통신 및 양자 기술과 같은 분야에서는 가능한 한 넓은 각도 범위를 요구하는 동시에, 미러 시스템의 크기를 최소화할 수 있는 방안을 점점 더 모색하고 있습니다. 소형 팁/틸트 미러 시스템은 두 요구 사항을 모두 훌륭하게 충족합니다. 초음파 드라이버는 매우 작은 공간을 차지하면서도 넓은 이동 범위를 가능하게 합니다. 이 혁신적인 드라이브는 2자유도에서 무소음 모션을 구현합니다. 피벗 포인트는 미러 표면의 정확히 중심에 위치하여, 평행 이동 오프셋 없이 매우 정밀하고 반복 가능한 팁/틸트 모션을 보장합니다. 결과적으로, 이 기술은 이전에는 이동 범위를 상당히 줄여야만 가능했던 작은 공간에서도 우수한 포지셔닝 품질을 제공합니다.

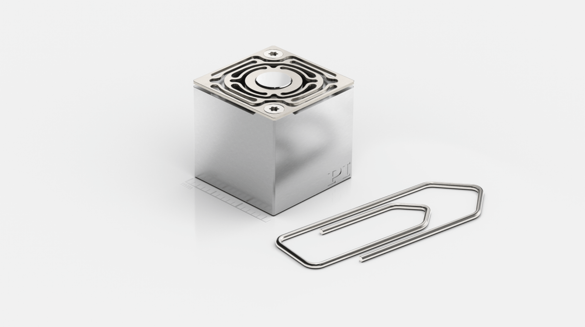

컴팩트한 디자인에 넓은 이동 범위
컴팩트한 디자인에 넓은 이동 범위
초음파 드라이버는 새로운 소형 팁/틸트 미러의 핵심 부품입니다. 이 피에조 드라이브 기술 덕분에, 기존 전자기식 또는 피에조 솔루션보다 훨씬 작고 가벼운 설계로도 넓은 이동 범위와 팁/틸트 각도를 구현할 수 있습니다.
self-locking 및 높은 기계적 강성
self-locking 및 높은 기계적 강성

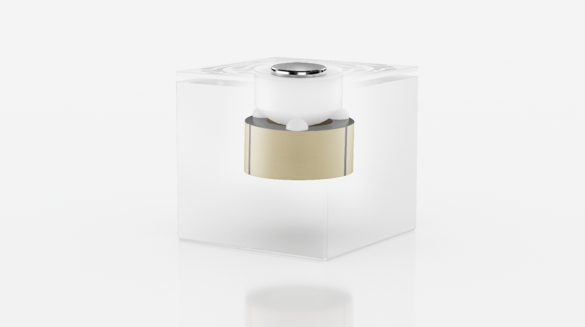

피에조 기반 초음파 드라이버는 고동적 성능과 함께 고유한 self-locking 기능을 제공합니다. 이는 지속적인 전원 공급 없이도 원하는 팁/틸트 각도를 단단히 고정시켜 줍니다. 에너지 효율적이고 이동성이 뛰어난 시스템에 큰 장점입니다. 높은 기계적 강성 덕분에, 이 시스템은 빠르고 정밀한 포지셔닝과 높은 견고함을 제공합니다.
이 초음파 드라이브 개념은 초소형 self-locking 설계로도 뛰어난 정밀도로 큰 팁/틸트 각도를 구현할 수 있도록 해 주며, 기존 미러 기술로는 불가능했던 것입니다.
Mathias Winter, 피에조 드라이브 및 시스템 기술 책임자
초음파 팁/틸트 미러: 오늘의 기술, 내일의 잠재력
2축 소형 팁/틸트 미러는 빔 조향 및 얼라인먼트가 최우선인 광학 정밀 응용 분야에 적합합니다. 대표적인 사용 사례로는 고정밀 레이저 빔 조향부터 소형 광학 시스템에서의 2자유도 빔 조정까지 다양합니다. 기존의 고속 조향 미러(FSM)가 고주파 진동 억제를 우선시하는 것과 달리, 이러한 응용 분야는 정밀하고 안정적인 포지셔닝을 중점으로 하며 최소한의 전력 소비와 완전한 무소음 작동을 갖췄습니다.
이 설계는 더 큰 미러, 더 큰 팁/틸트 각도 또는 광학 모듈에 대한 통합을 위해 추가로 확장 및 맞춤화될 수 있습니다. 이러한 특징을 고려할 때, 이 기술은 초소형 고정밀 빔 조향 솔루션의 새로운 기준이 될 잠재력이 있습니다.
당사의 소형 초음파 팁/틸트 미러는 귀사의 광학 시스템에 맞게 크기를 조정하고 맞춤 제작할 수 있습니다. 당사 엔지니어와 귀사의 구체적인 요구 사항에 대해 상담하세요.
문의하세요!
