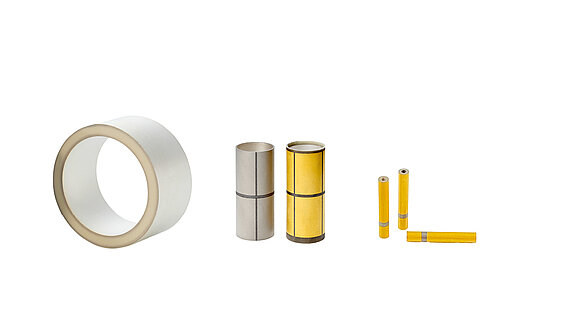

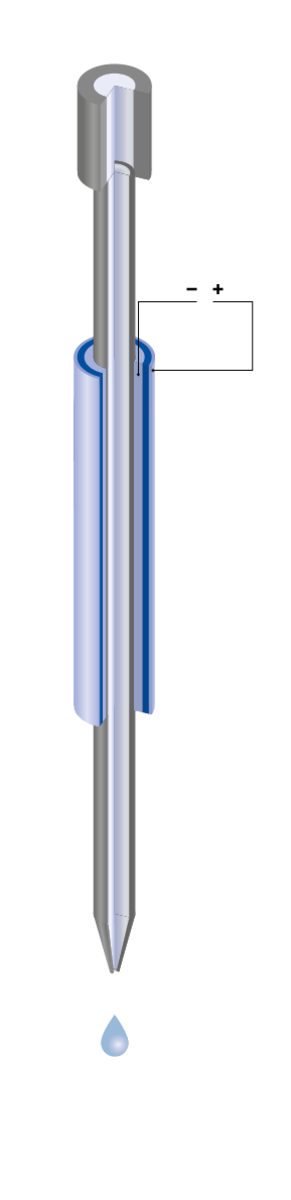

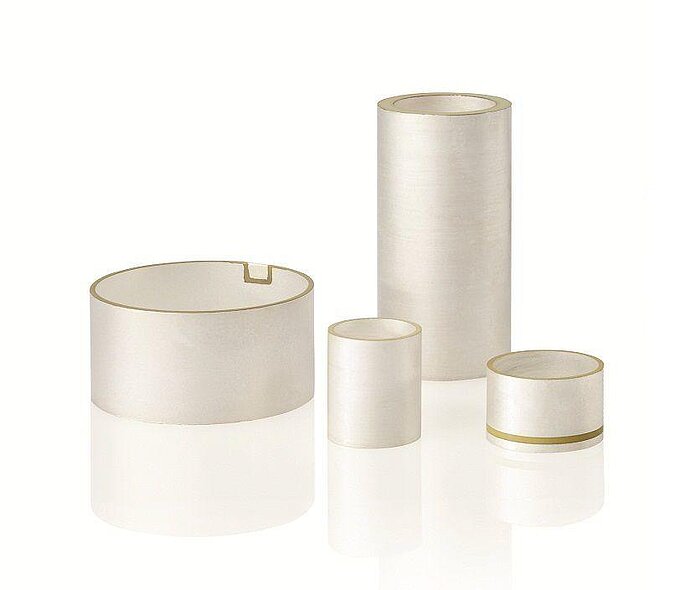

전압을 인가하면 피에조 세라믹 튜브의 직경, 축 길이 및 벽 두께가 변합니다. 분할 전극을 사용하면 정밀한 횡방향 변위를 제어된 벤딩을 통해 구현할 수 있습니다. 이러한 고정밀·초고속 움직임은 마이크로도징, 잉크젯 프린팅, 소형 물체의 정밀 위치 제어, 유리 섬유 조작, 초음파 생성 등 다양한 애플리케이션에서 활용됩니다. 피에조 컴포넌트를 목표에 맞게 정밀화하면, 애플리케이션별 맞춤 특성을 구현할 수 있습니다.
사양
맞춤형 설계이든 표준 제품이든, PI Ceramic은 최적의 소재 선택부터 솔루션 지향적 애플리케이션 개발까지 포괄적인 지원을 제공합니다. 피에조 튜브의 치수는 지정된 허용 오차 범위 내에서 유연하게 정의할 수 있습니다. 단, 원하는 사양 또는 애플리케이션 요구 사항이 제공되어야만 실현 가능성을 평가할 수 있습니다.

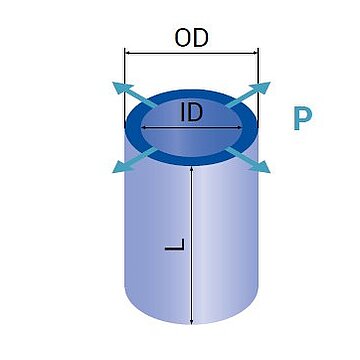

| 외경 OD[mm] | 0.5 - 150 |
| 내경 ID[mm] | 0.3 - 140 |
| 길이 L[mm] | 최대 70 |
| 전극 | 외부: 두꺼운 필름(Ag), 얇은 필름(Ag, Au, CuNi, Cu, NiV, Cr), 무전해 니켈(ID > 1mm부터) 내부: 두꺼운 필름(Ag), 무전해 니켈(ID > 1mm부터) |

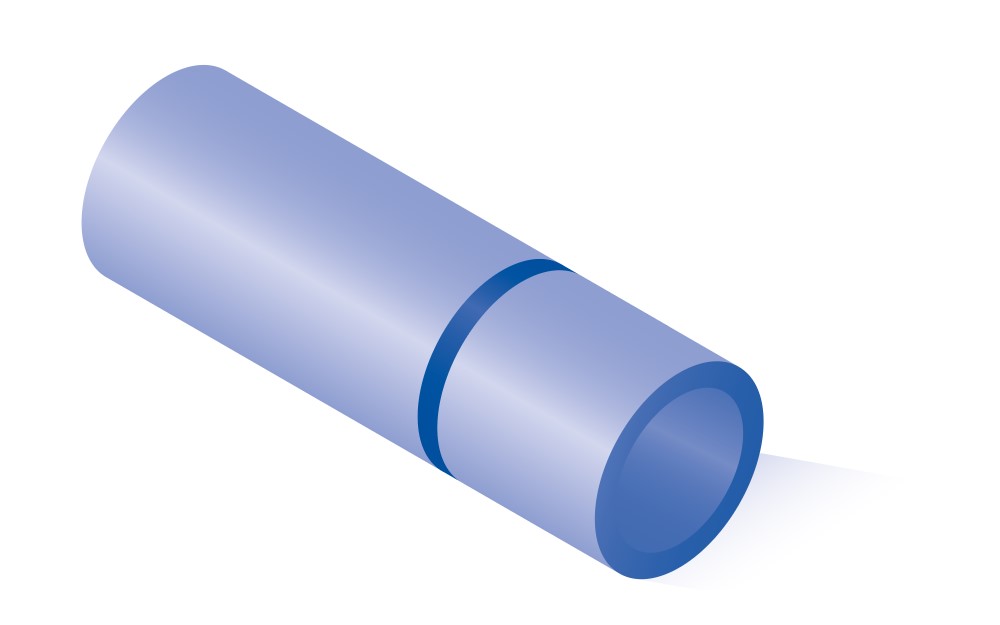

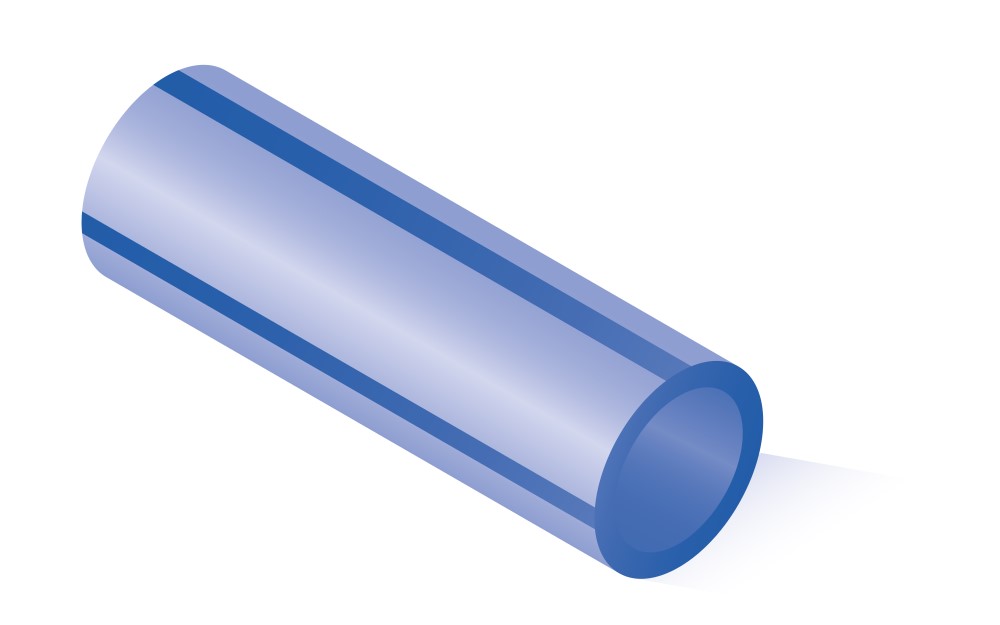

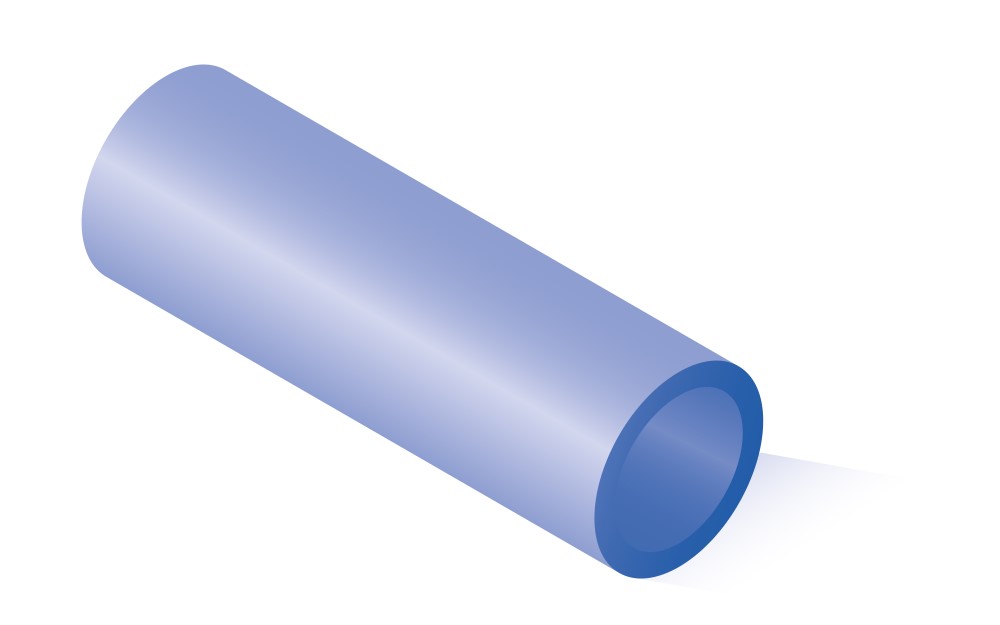

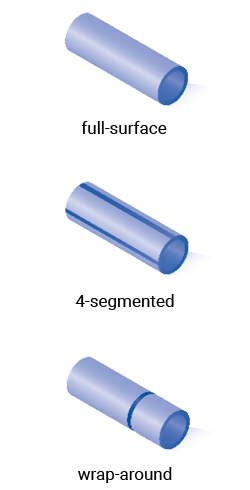

| 전극 설계 | 다중 분할 튜브 외에도 전체 면, 4분할 또는 랩어라운드 등 다양한 설계가 가능합니다. 오른쪽 열을 참조하세요. |
| 단자 | 솔더링, 본딩 와이어, 연선, 플렉시블 기판 등 다양한 접점 처리 방법을 제공합니다. 특수 어댑터를 사용하면 작은 4분할 튜브도 현미경 아래에서 쉽게 접점 처리할 수 있으며, 기능은 그대로 유지됩니다. 데이터시트는 >> 여기에서 확인할 수 있습니다. |

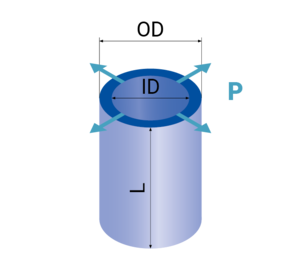

| 분극 방향 | 전극의 접점 처리 방식과 부착 방식에 따라 축 방향, 반경 방향, 횡방향으로 서로 다른 벤딩이 발생합니다. 자세한 내용은 >> 작동 모드를 참조하세요. |
| 소재 | 당사는 다양한 강유전성 연질 및 강질 PTZ 소재를 제공합니다. |
| 추가된 기능 | 조립 및 상호 연결 기술을 통한 정밀화 외에도, 바로 사용할 수 있는 맞춤형 피에조 컴포넌트를 개발할 수 있습니다. 여기에는 다음이 포함됩니다. |
| 애플리케이션 | 피에조 세라믹 튜브는 다양한 센서 및 액추에이터 애플리케이션에 적합합니다. 잠재적인 사용 예시는 >> 여기에서 확인할 수 있습니다. |
작동 모드

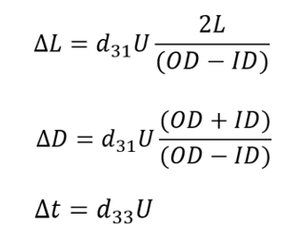

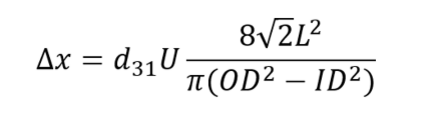

피에조 튜브를 액추에이터로 사용할 경우, 전기 전압을 인가하면 기계적 편향이 발생합니다. 이 편향은 DC 전압을 인가할 때는 정적 변형의 형태로, AC 전압을 인가할 때는 진동 운동(초음파 범위)의 형태로 나타날 수 있습니다. 피에조 컴포넌트의 설계에 따라, 이러한 운동은 축 방향 또는 횡방향으로 발생할 수 있습니다. 편향의 진폭은 피에조 튜브의 치수와 인가된 전압의 크기에 의해 결정됩니다.

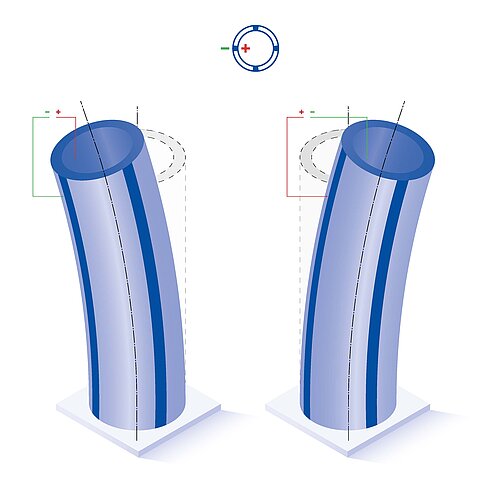

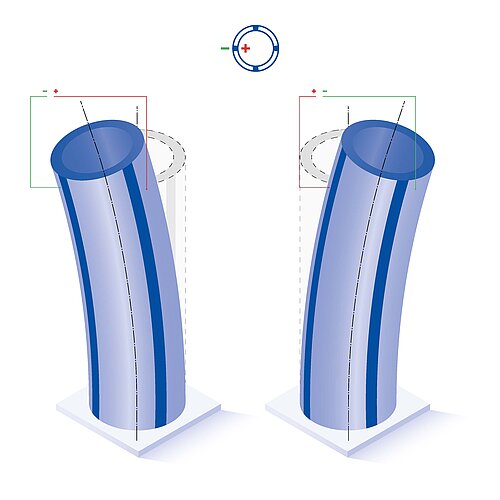

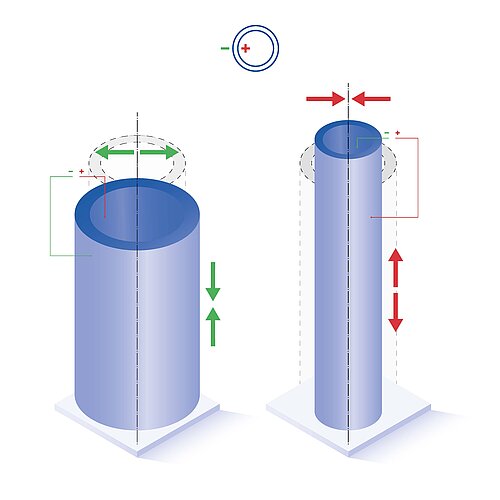

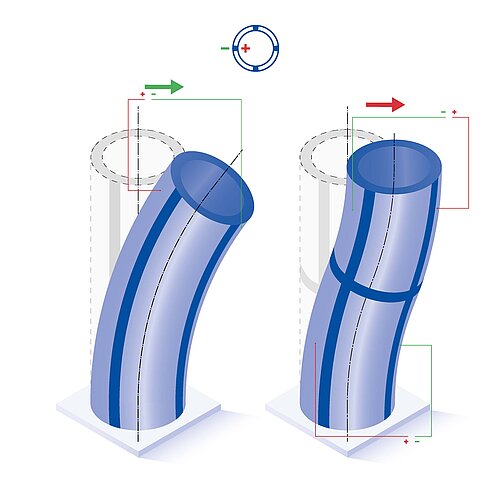

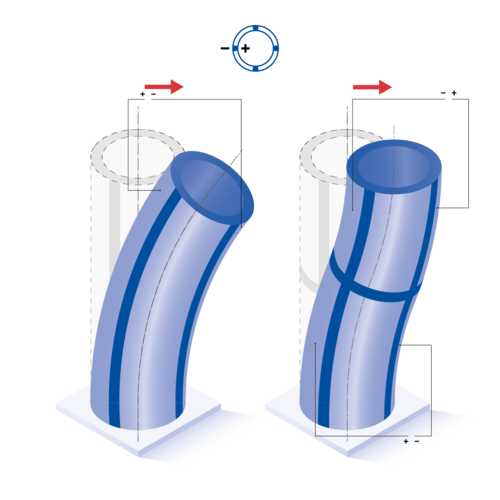

예를 들어, 내부가 양 방향으로 분극되고 외부가 음 방향으로 분극되는 튜브의 경우 다음과 같은 편향 방향이 나타납니다.
