고정밀 복합 모션 및 위치 제어 솔루션에는 정밀 부품, 안정적인 제어, 풍부한 엔지니어링 경험이 필수적입니다. PI는 기술적으로 정교한 모션 중심 솔루션을 제공하는 공급업체로, 자체 구동 부품과 고정밀 위지 제어 장비를 사용합니다. 모션 제어를 비롯한 다양한 구동 기술을 사용하는 다축 조합까지 모든 수준의 통합을 제공할 수 있습니다.
모션 서브시스템의 엔지니어링 설계는 수년 동안 PI의 핵심 비즈니스의 한 축을 차지해 왔습니다. 기존 공정에 완벽하게 통합되는 맞춤형 솔루션은 칩 생산 또는 포토닉스 패키징을 위한 제조 및 검사 공정의 자동화뿐만 아니라 주요 연구 설비의 자동화를 선도합니다.
엔지니어링된 서브시스템은 OEM 및 시스템 통합 고객을 지원하기 위한 필수적인 접근 방식입니다. 또한 우수한 성능의 PI 및 ACS 모션 컨트롤러 제품군과의 통합도 제공합니다.
시장 부문 산업 자동화 책임자 Cliff Jolliffe 박사
Ask an engineer!
Quickly receive an answer to your question by email or phone from a local PI sales engineer.
최고 품질의 부품을 사용하는 엔지니어링 정밀 시스템
성공의 열쇠는 PI 그룹의 모든 지식과 경험을 개별 애플리케이션을 위한 맞춤형 제품을 만드는 데 활용한다는 점입니다. 하나의 공급업체에서 제공하는 광범위한 표준 제품 포트폴리오를 통해 맞춤형 솔루션을 손쉽게 구축할 수 있습니다. PI는 시스템의 모든 부품을 제공하고 다축 구조를 구성해 드립니다.
성공을 향한 단계
- 질문이나 애플리케이션의 정확한 목적이 무엇인지 함께 정의합니다.
- 개념 단계에서 엔지니어링 설계 수준에서 긴밀히 협력하여 최적의 솔루션을 찾습니다.
- 기술 및 비즈니스 제안서를 제공합니다.
- 전체 시스템을 상세히 결정합니다.
- 조립, 테스트, 고객 승인을 거친 다음 시스템을 납품합니다.
새로운 비즈니스 분야에서 수익을 창출하려면 여러 자유도에 걸쳐 처리량과 정밀도를 보통은 실현하기 어려운 수준으로 동시에 달성할 수 있는 자동화된 조립 기술이 필요합니다. PI의 숙련되고 창의력을 갖춘 엔지니어는 광범위한 제품 및 기술 포트폴리오를 기반으로 고객의 공정에 가장 적합한 모션 솔루션 기술을 개발하기 위해 노력합니다.
Scott Jordan, 포토닉스 시장 부문 책임자
모션 서브시스템 이미지

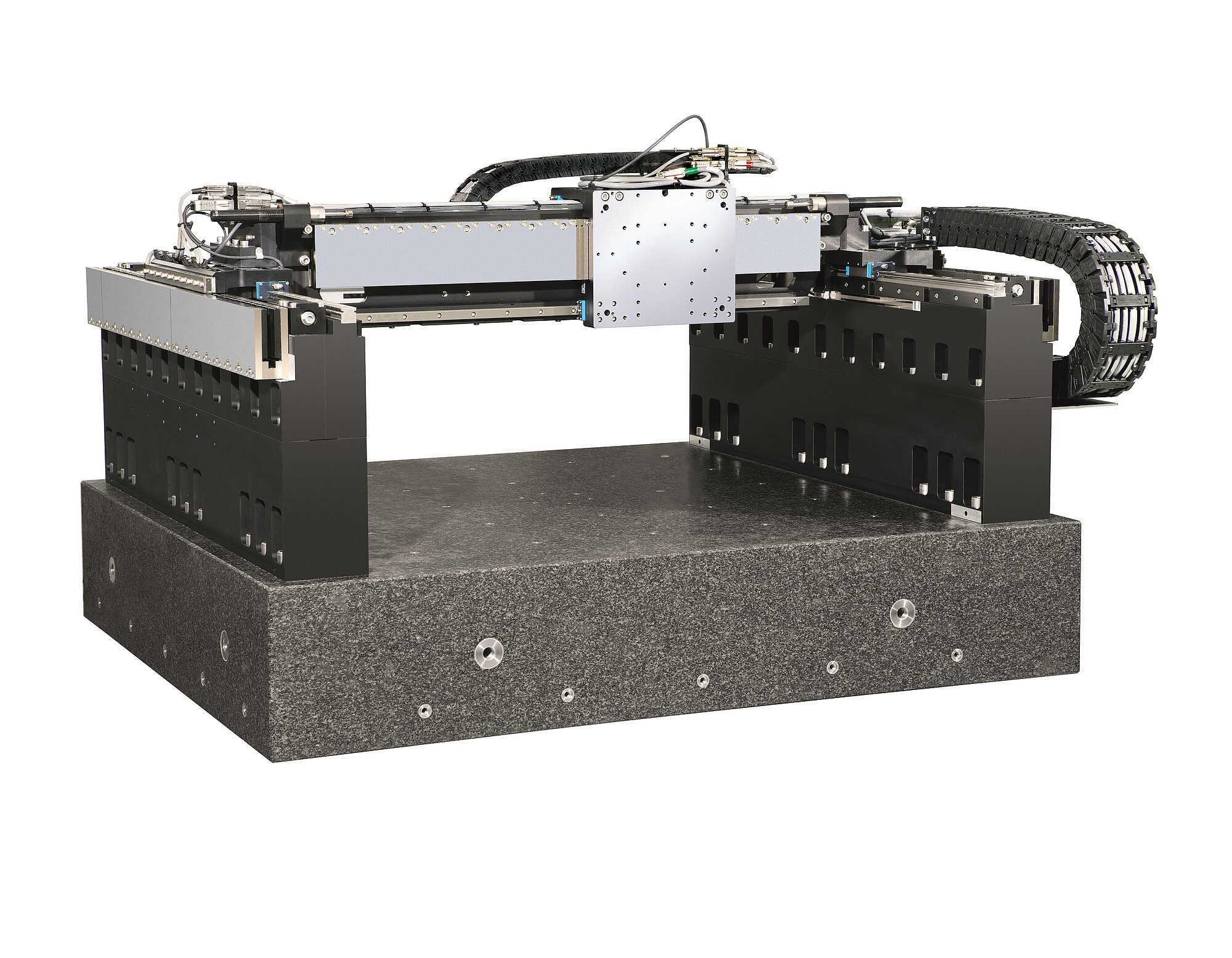

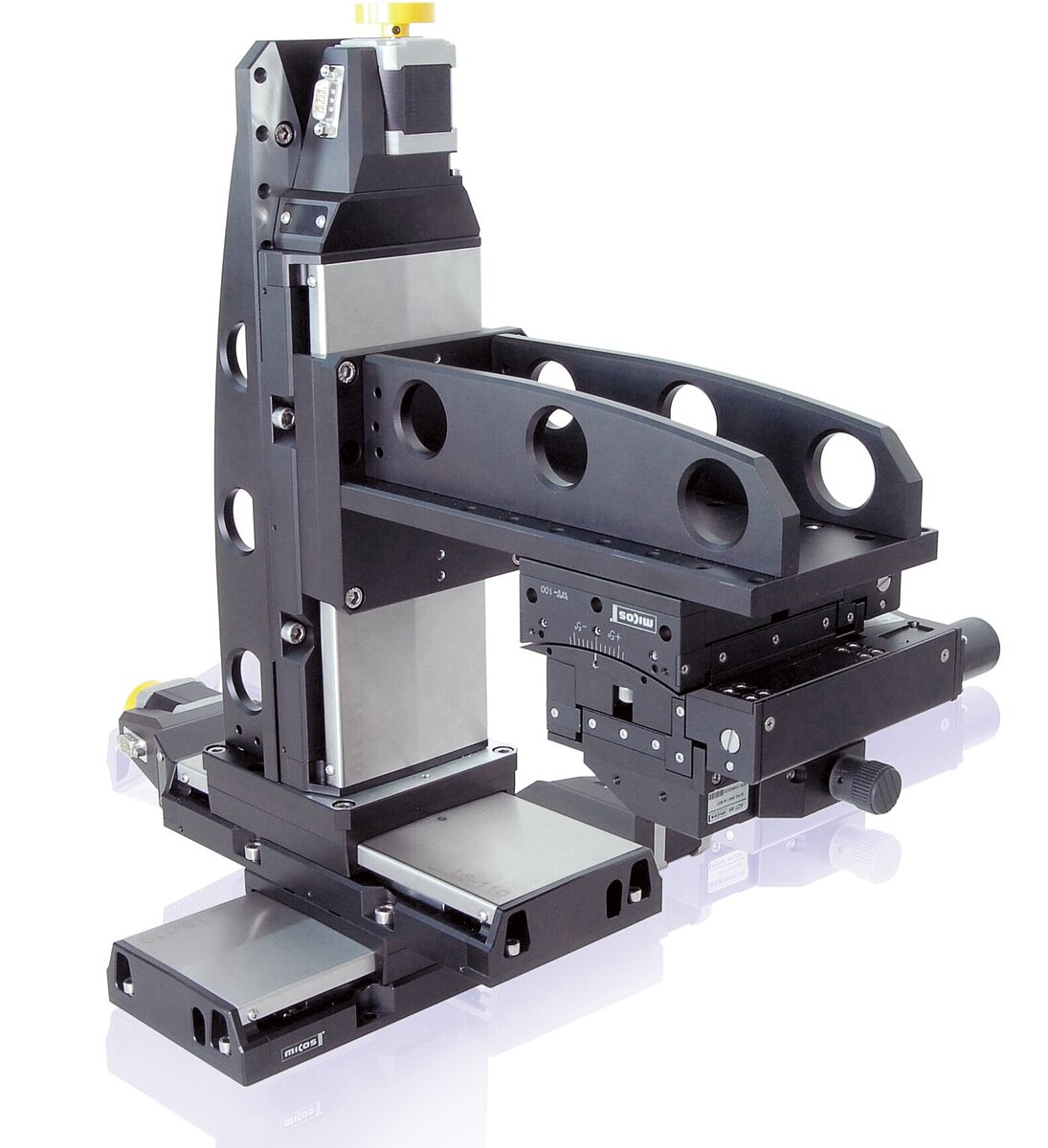

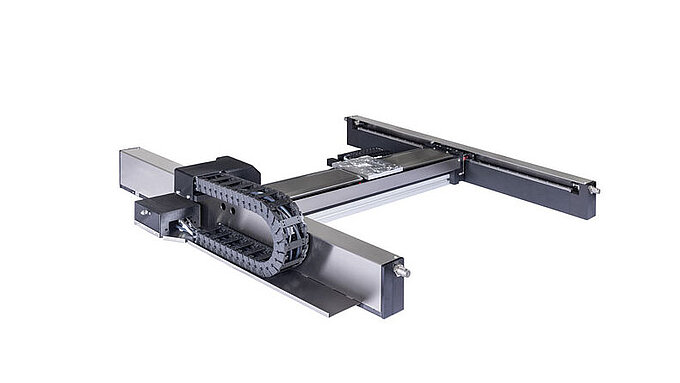

XY의 이동 가능 범위는 최대 2m입니다.
원하는 경우 Z축에 DC 또는 스테퍼 모터를 사용할 수 있습니다.
나노미터 단위의 정밀도가 필요한 경우
피에조 액추에이터가 동적 미세 조정을 처리합니다.
XYZΘZ 설정에서 4자유도를 제공합니다.
설비의 대칭성이 높아 전체적인 강성이 높습니다.

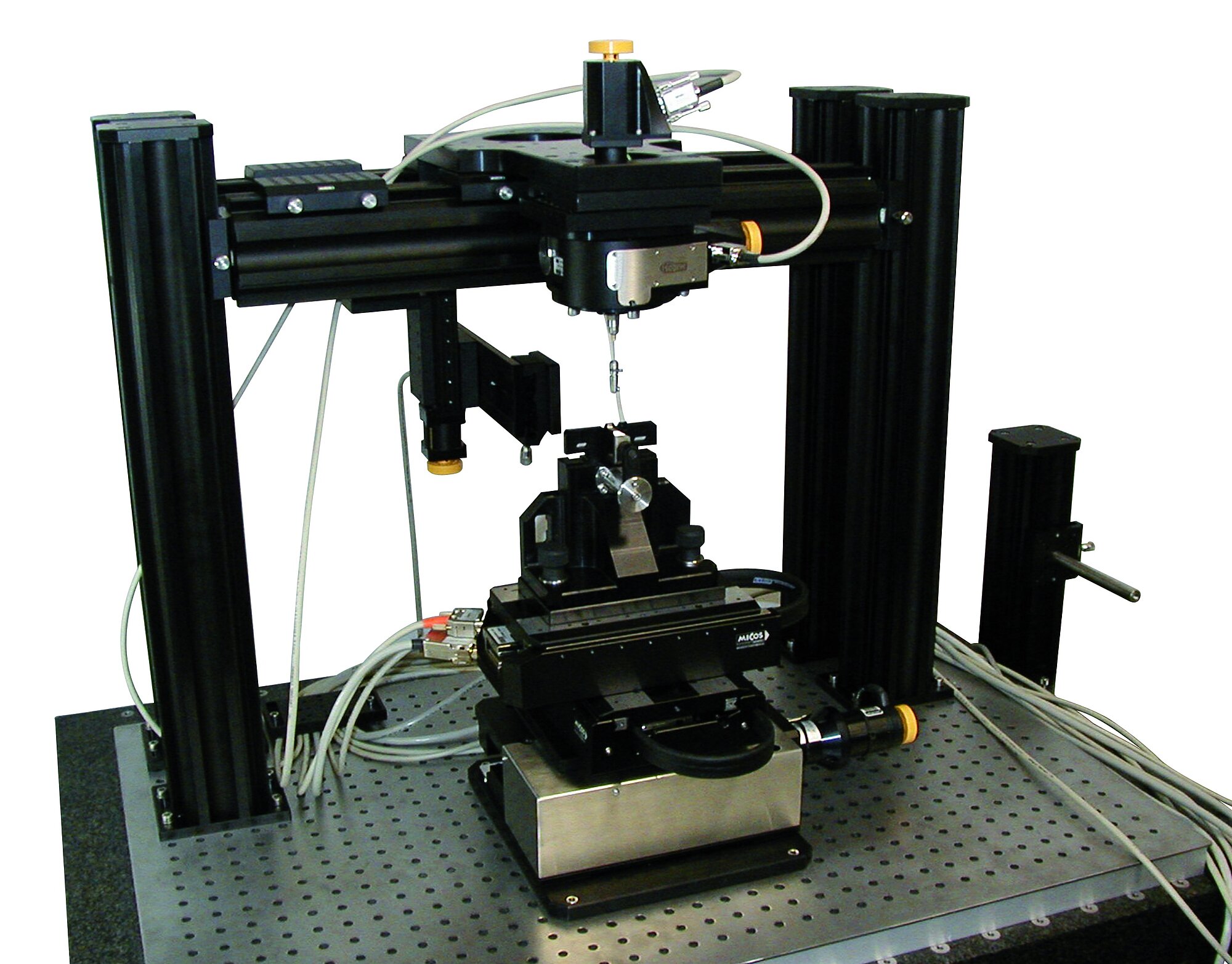

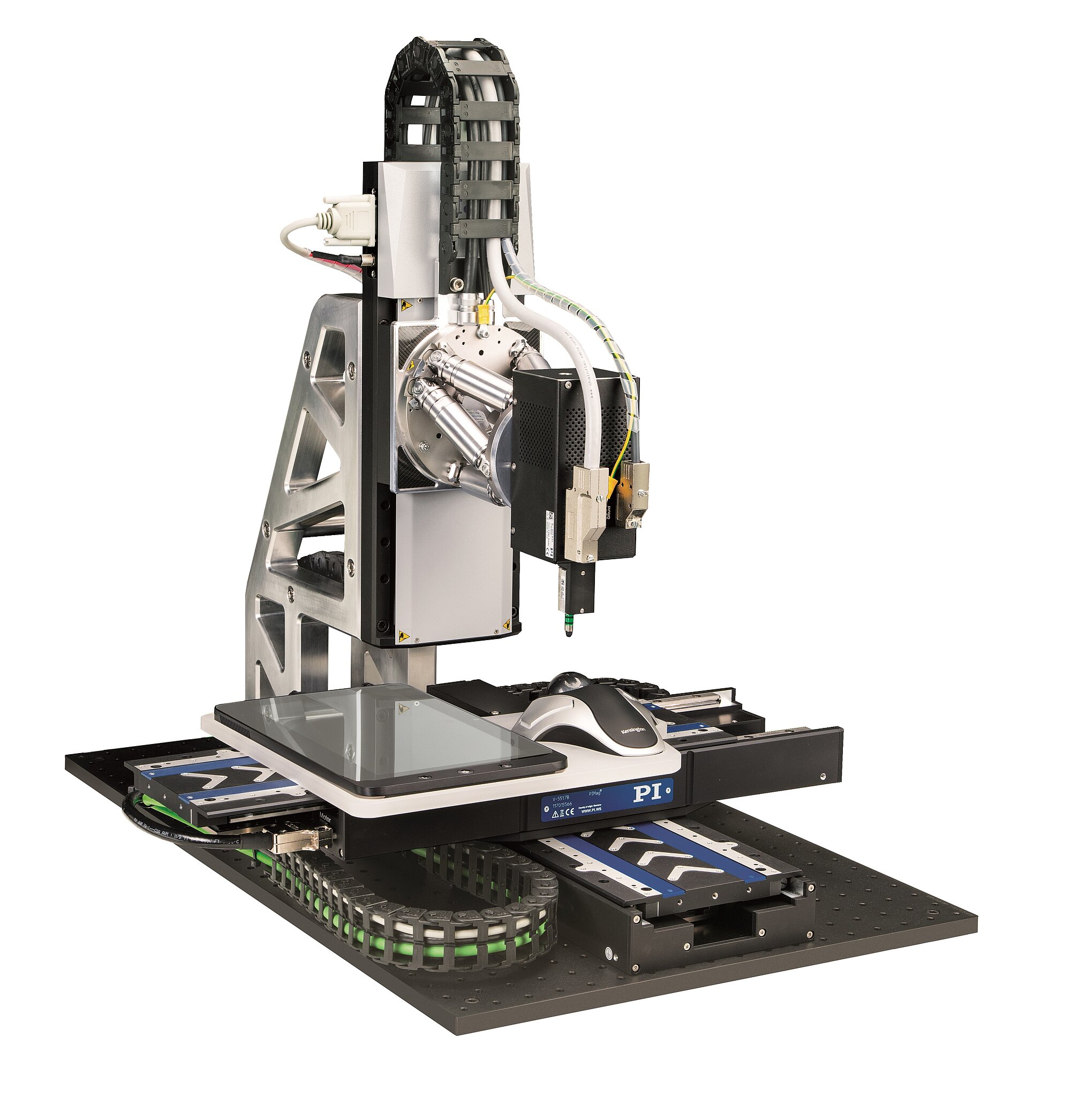

한 번 설정하여 높은 처리량 및 신뢰성을 바탕으로
파이버의 액티브 얼라인먼트 및 후속 용접이 가능합니다.

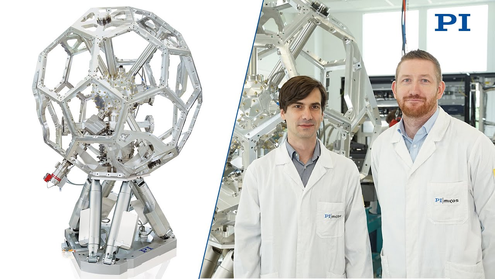

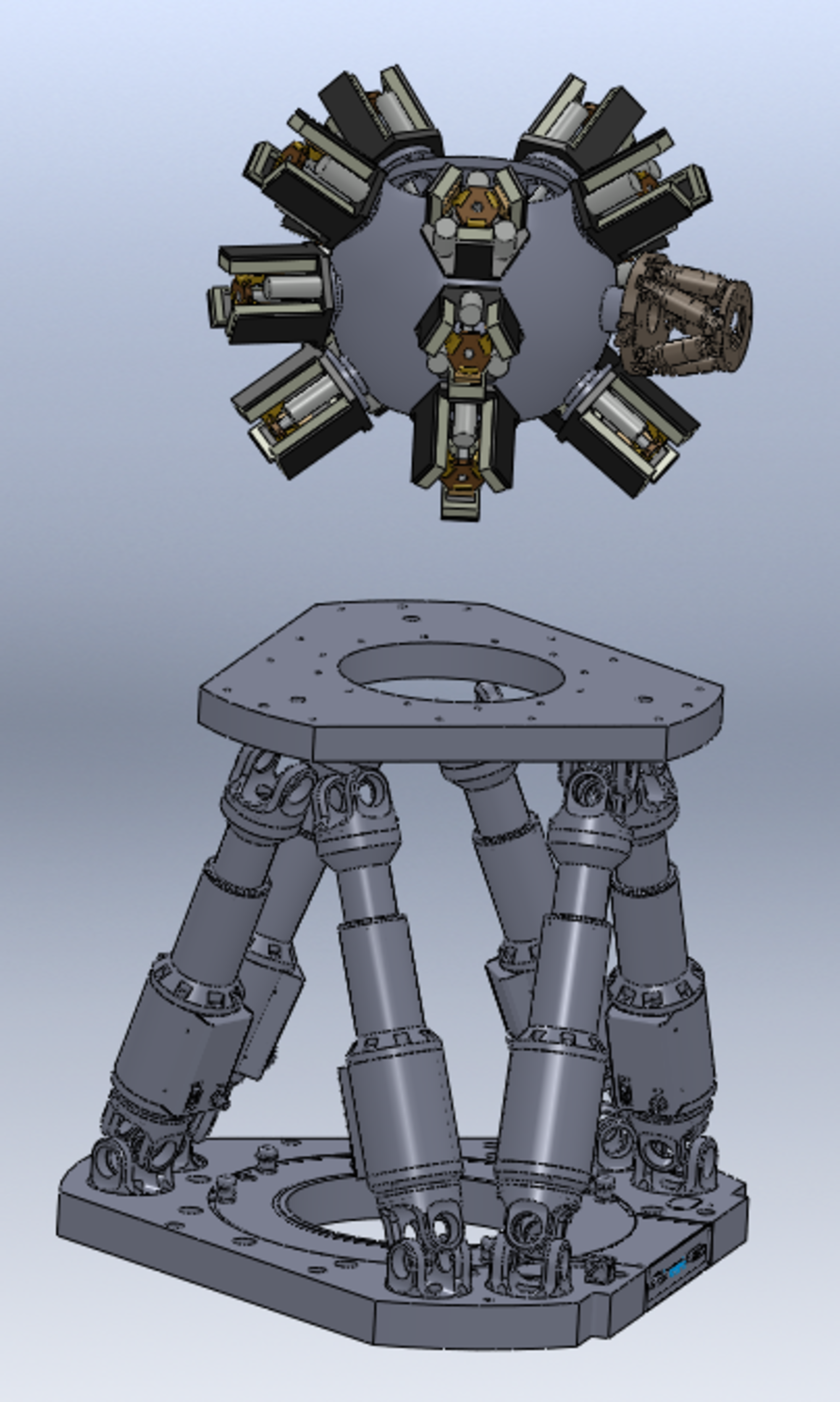

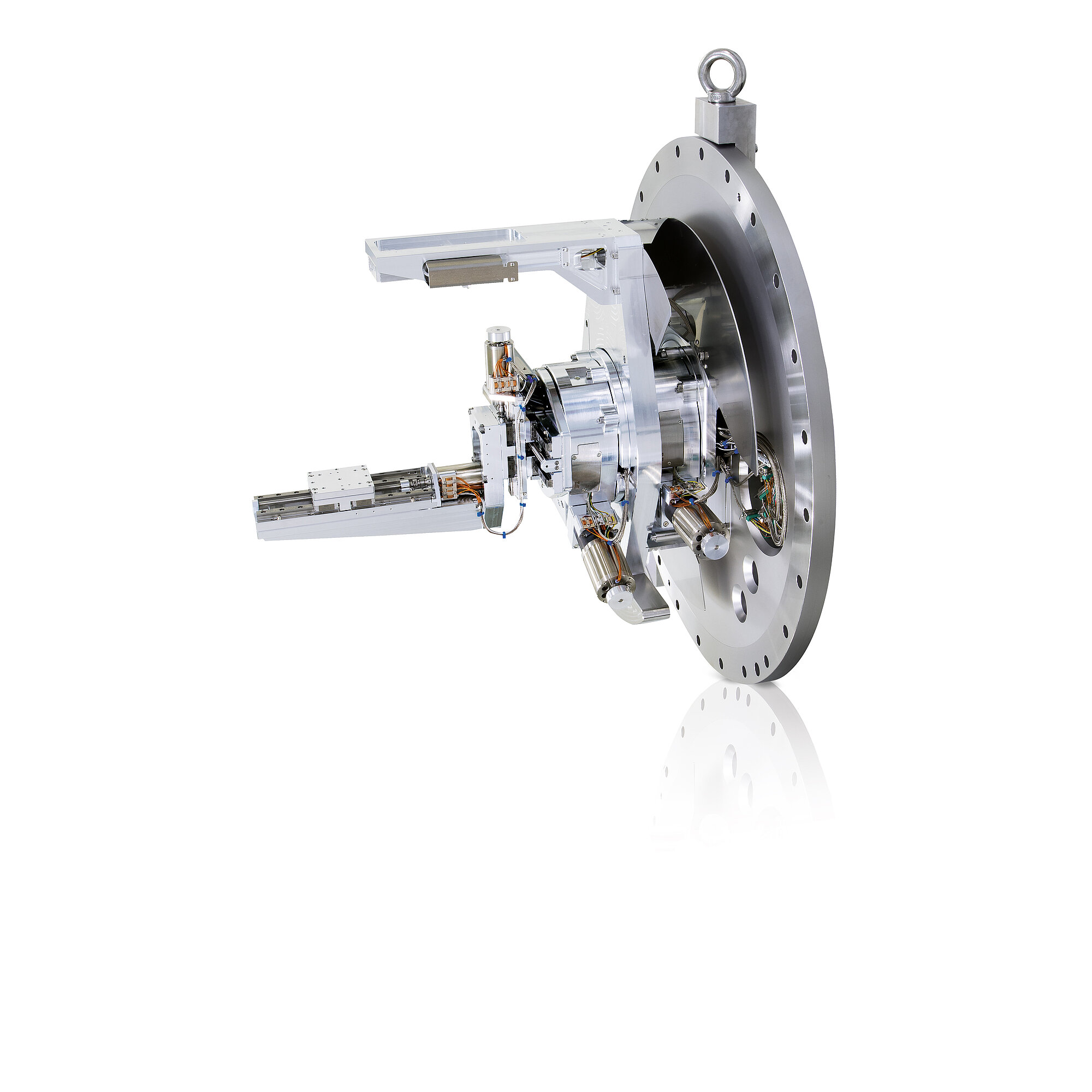

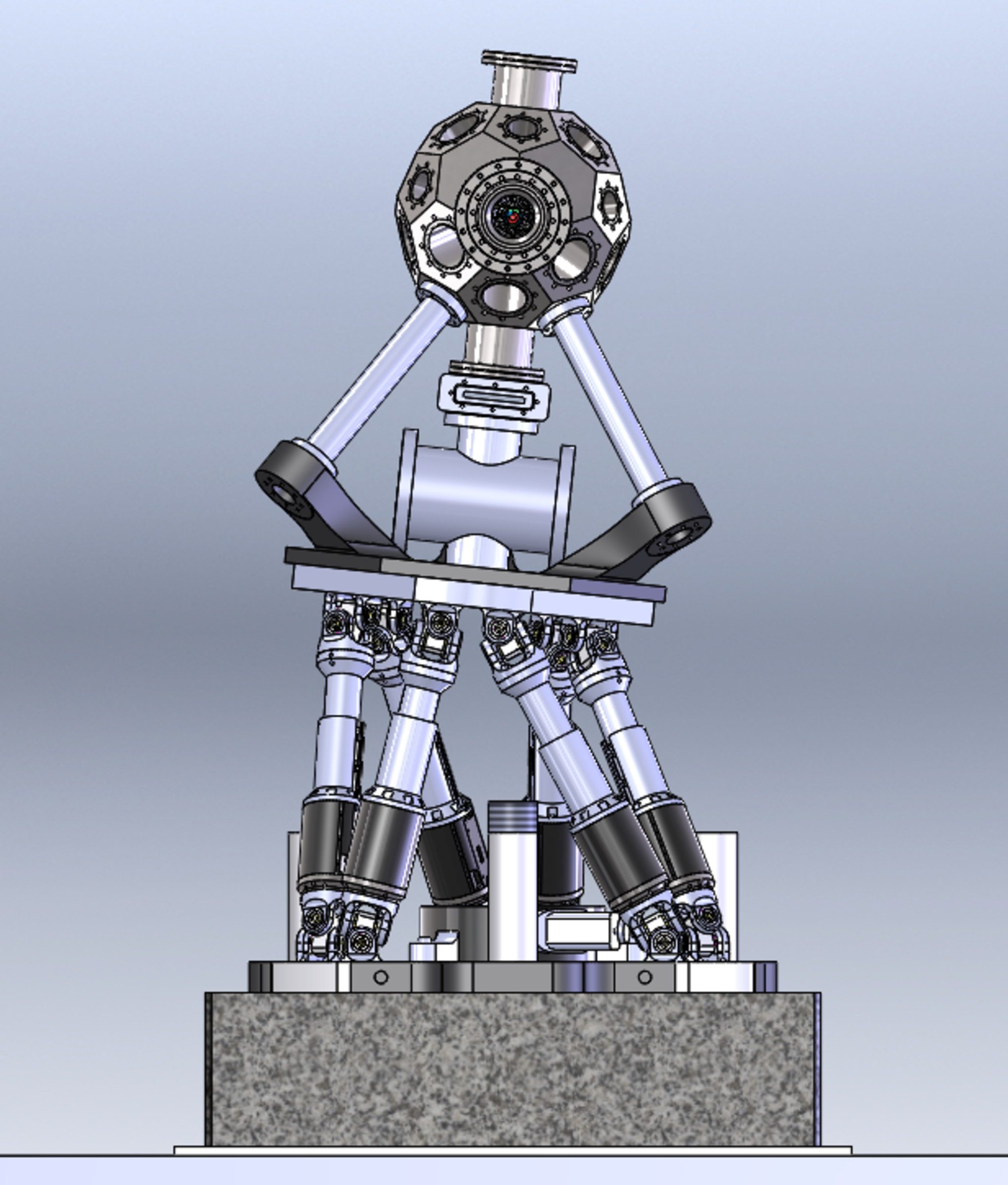

진공 샘플 챔버(위) 및 장착된 검출기를 배치하려면
높은 강성이 필요합니다.
대형 베이스 헥사포드는 전체 구조물을 6자유도로 움직여
싱크로트론의 빔에 배치합니다.

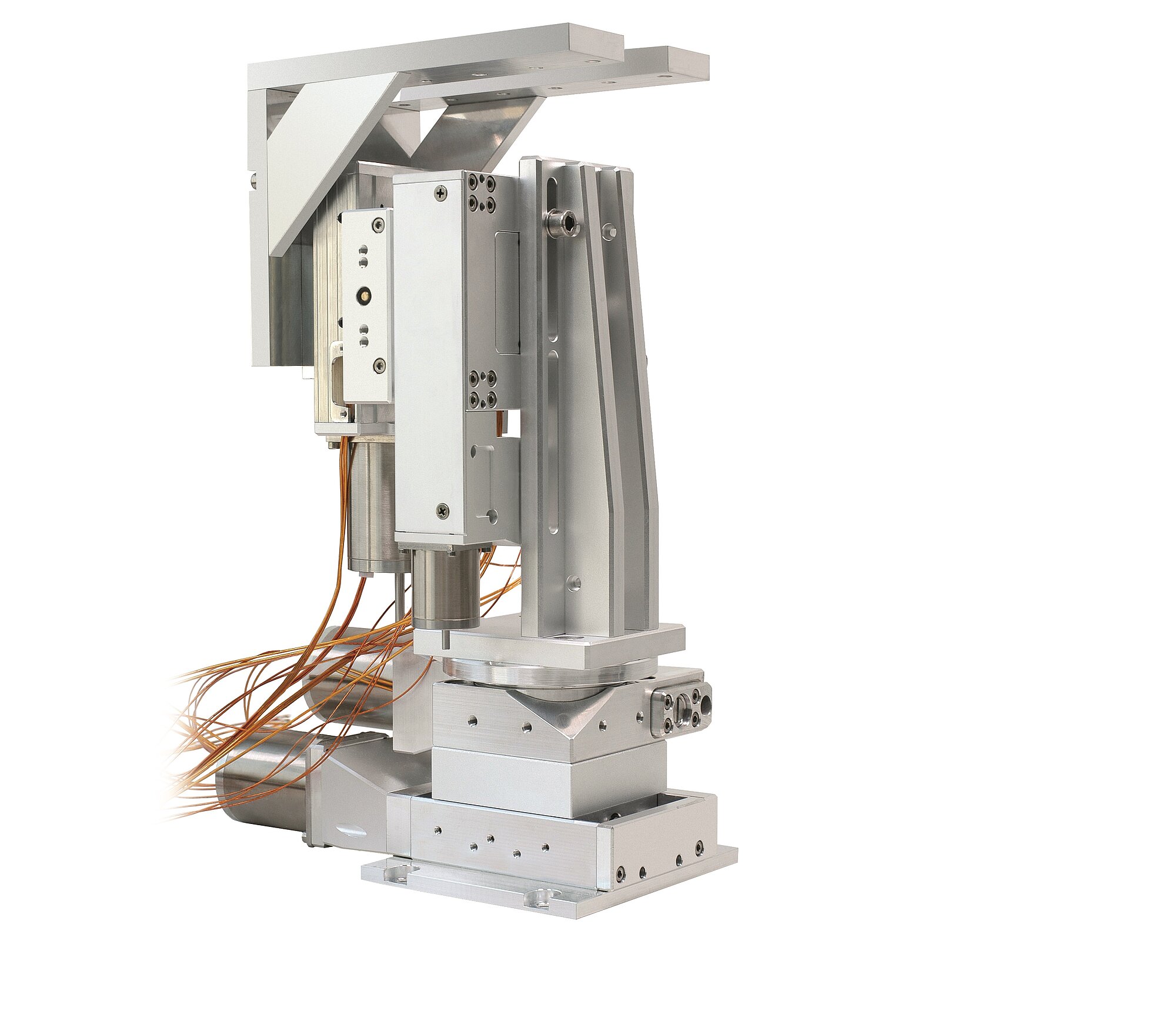

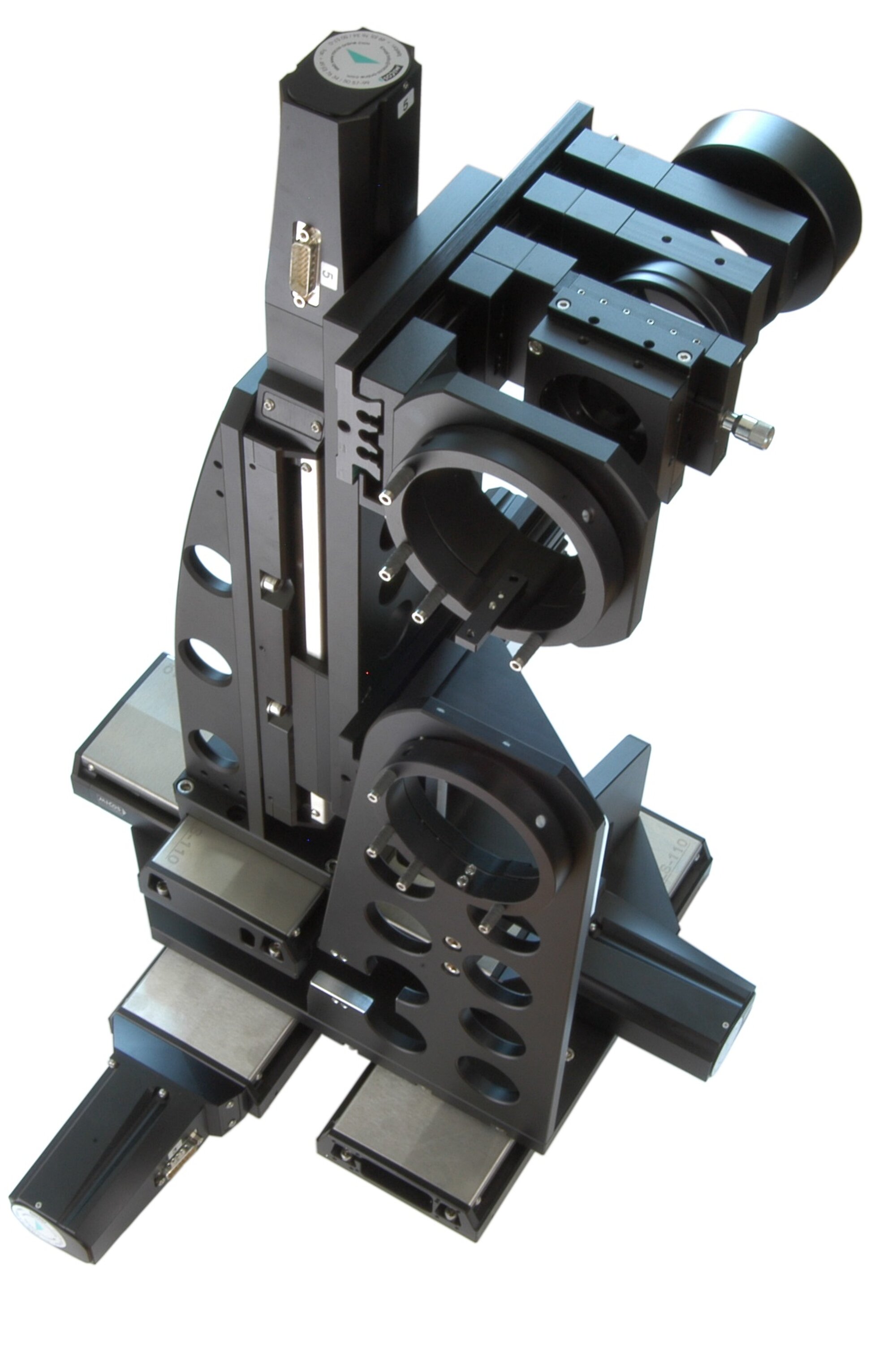

검사 장비의 정밀 수직 위치 조정을 위한 스테퍼 모터 축입니다.

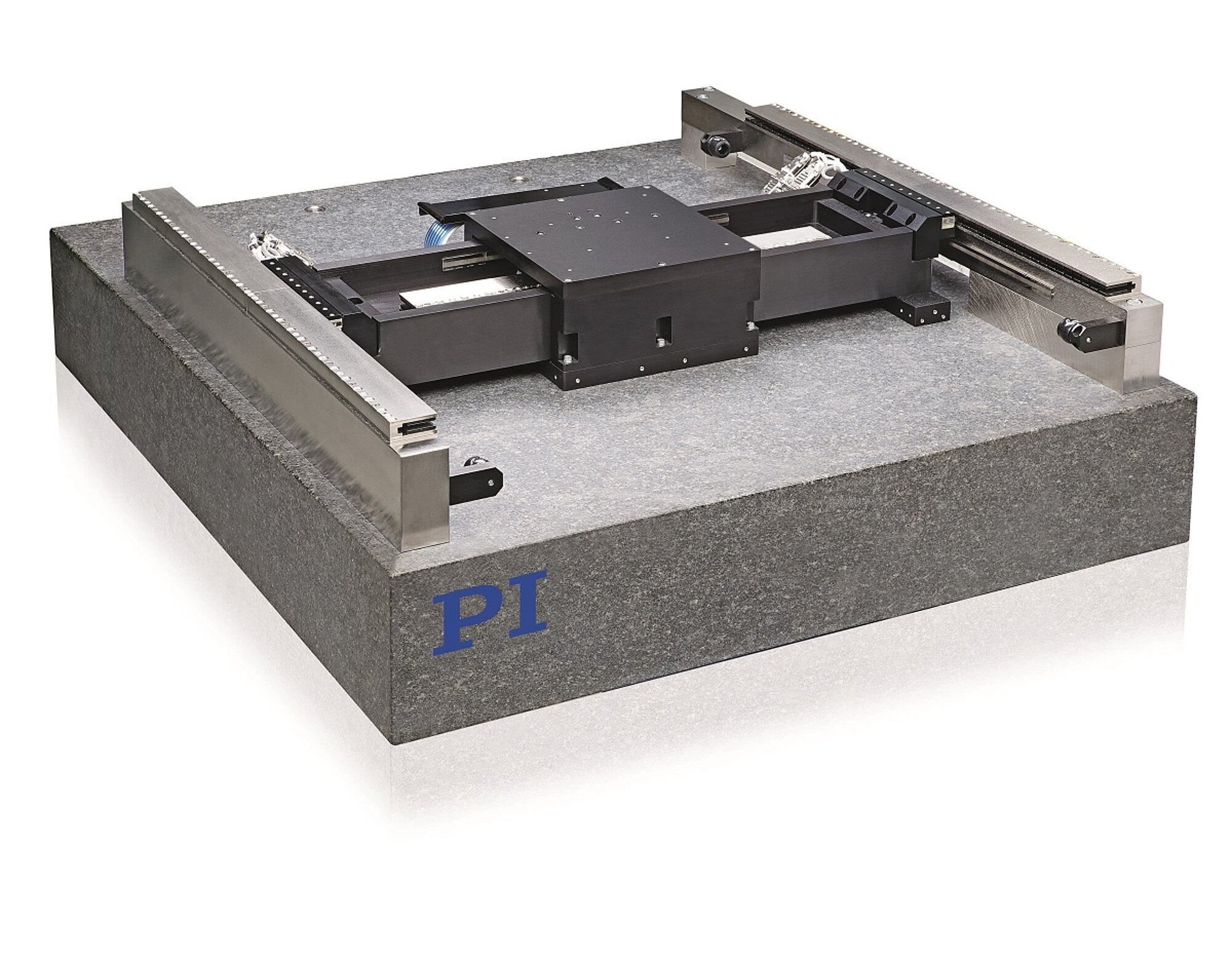

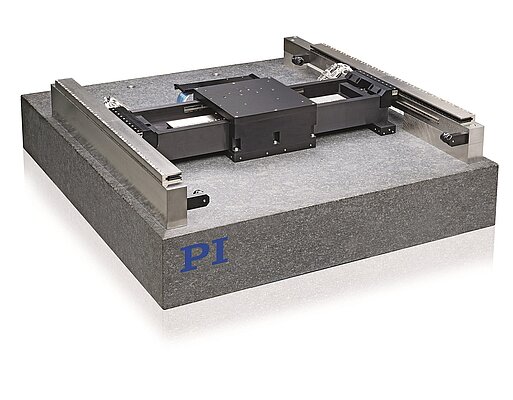

500mm × 1,000mm의 트래블 범위에서 1nm의 해상도를 제공합니다. 더 보기
빔라인 애플리케이션에 사용합니다.

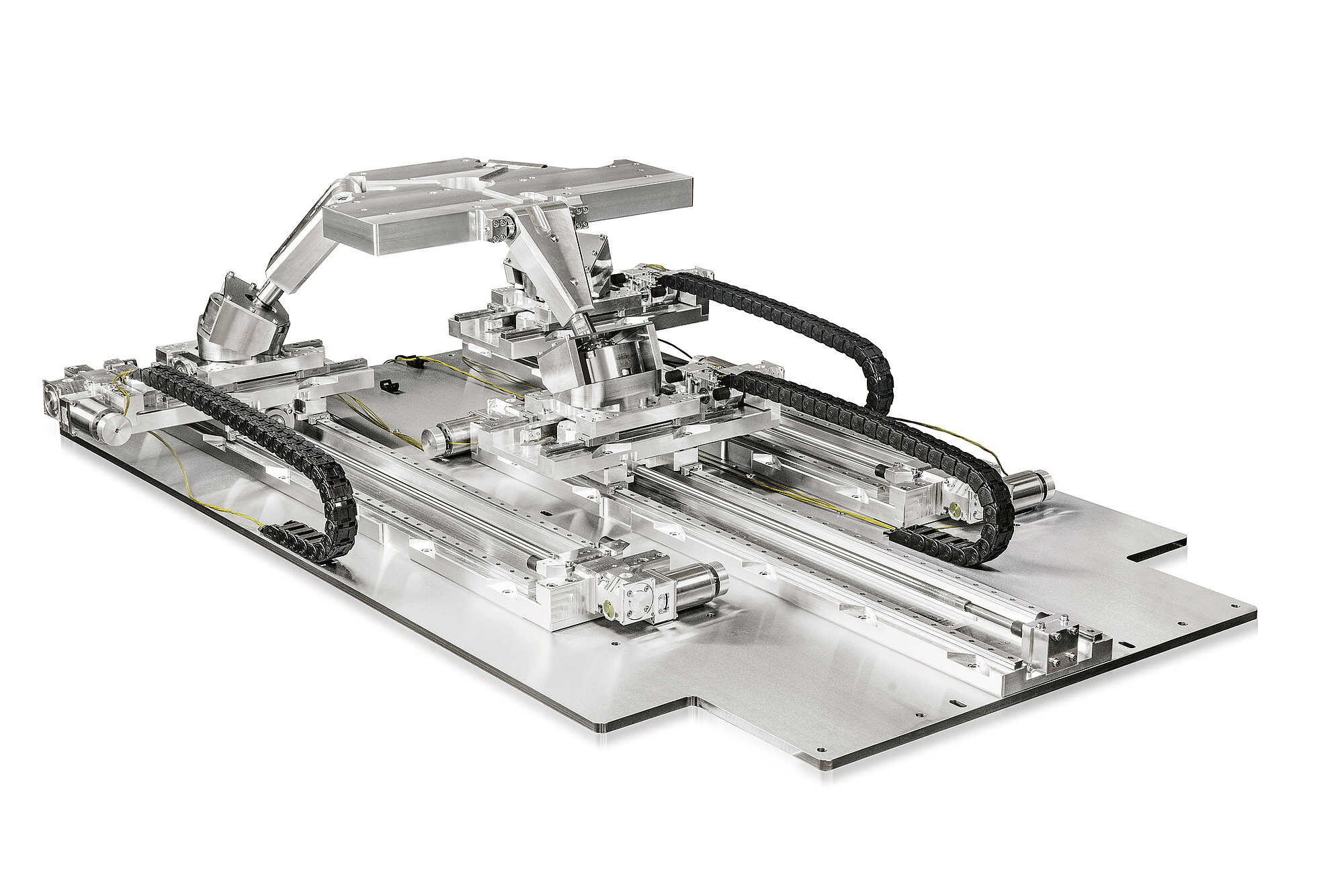

최대 250kg의 높은 허용 하중과 한 방향으로 긴 이동 범위를 가진
비대칭 레이아웃을 통해 샘플을 싱크로트론 빔에 배치하거나
빔에서 꺼낼 수 있습니다.

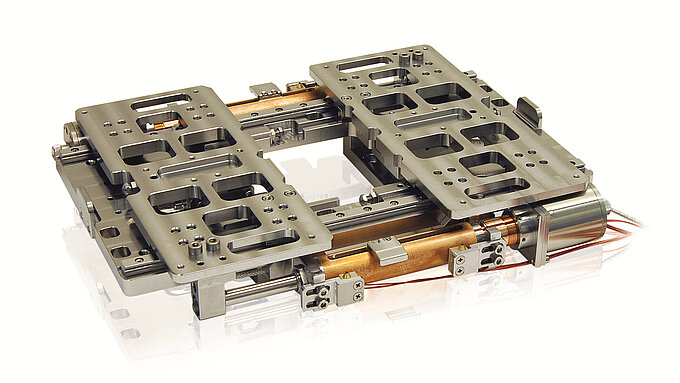

방사선 환경에서 사용하기 위한 스테이지입니다.
모든 기능을 갖춘 모듈입니다.
이 실험은 빛에 민감하기 때문에
내방사선 마그네틱 엔코더를 구현해야 합니다.

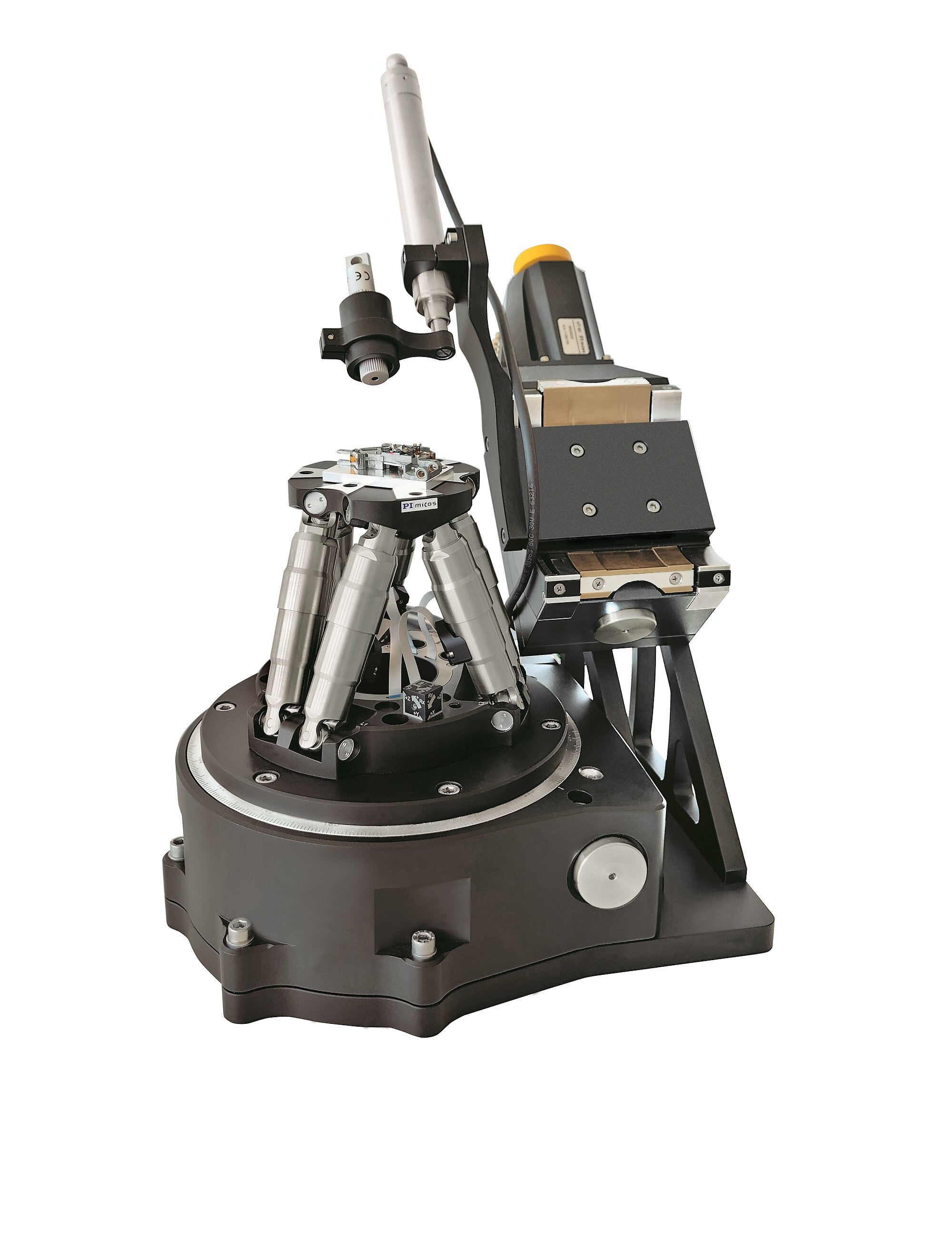

6축 헥사포드는 마이크로라디안 단위의 정확도로 접촉각을 조정합니다.

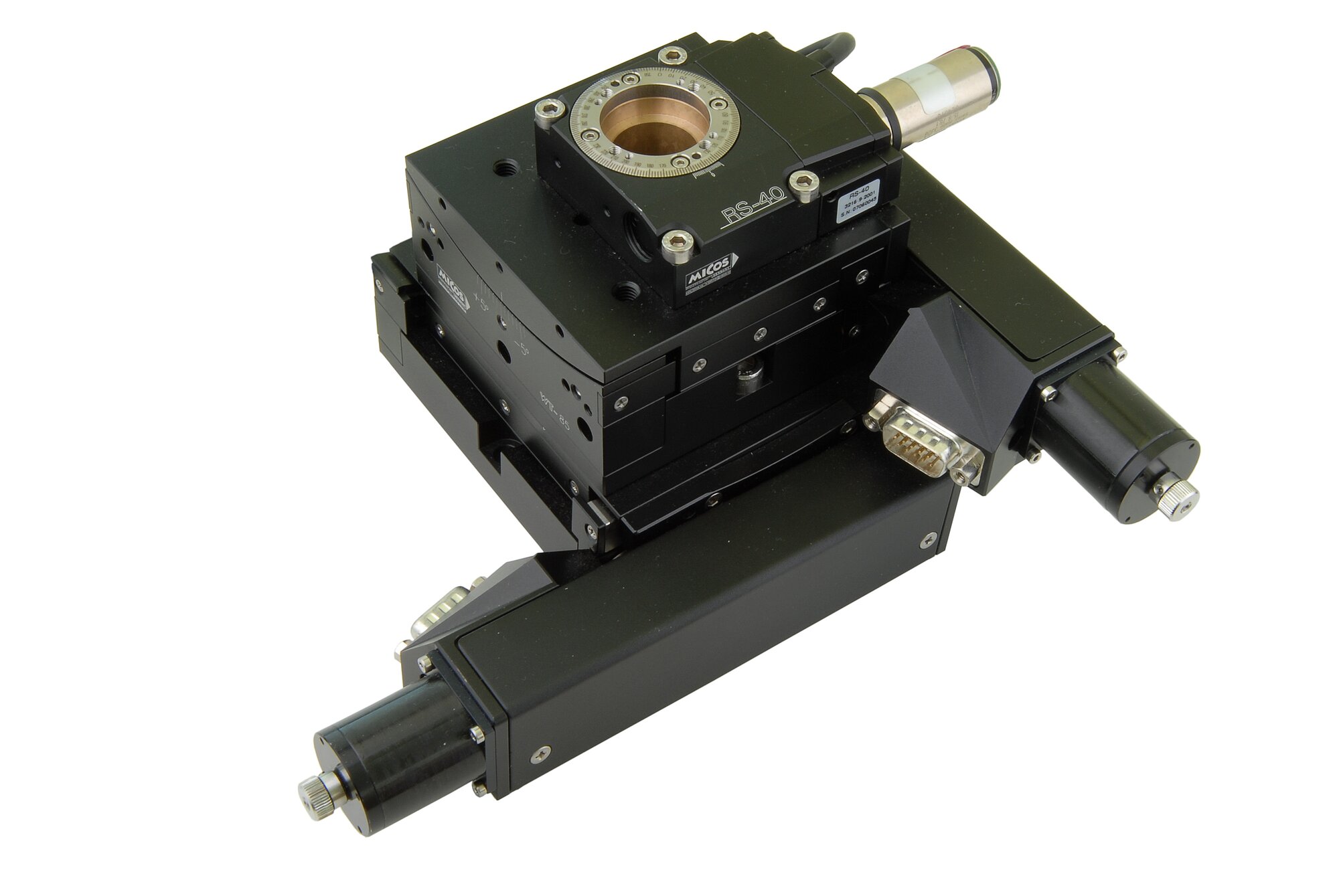

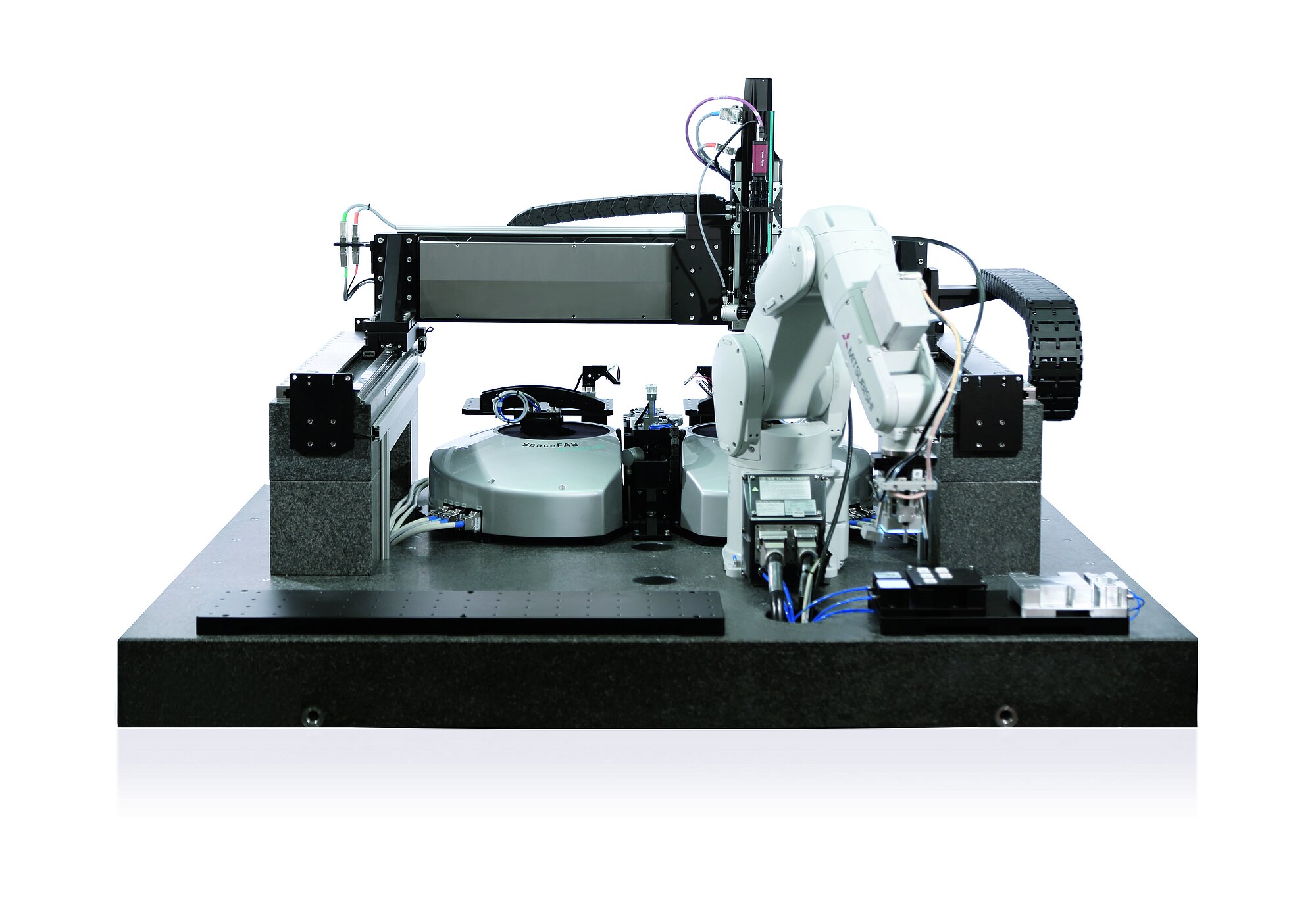

이 통합 시스템은 주로 표준 스테이지로 구성되며

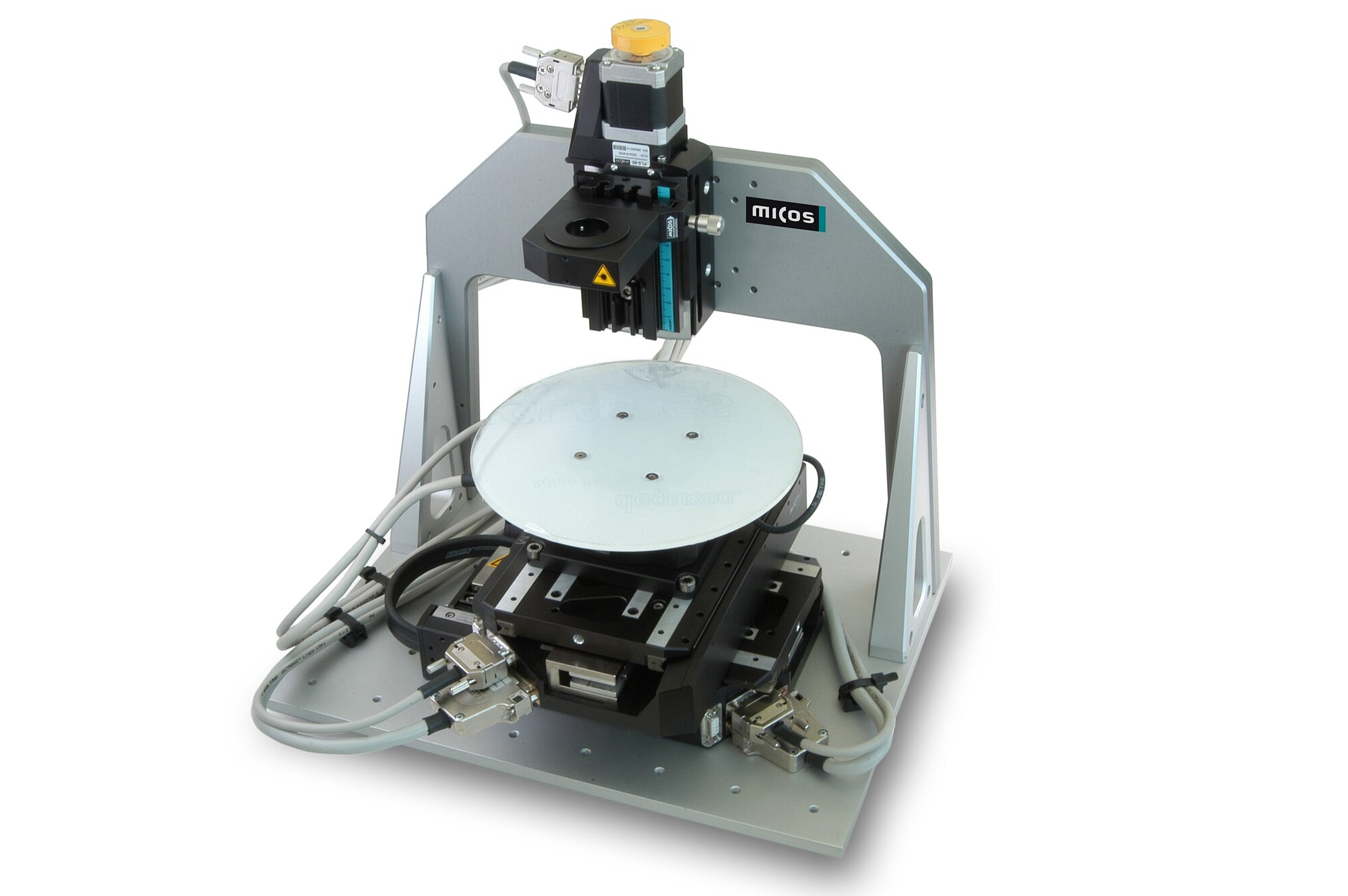

검사 공정의 자동화에 사용합니다.

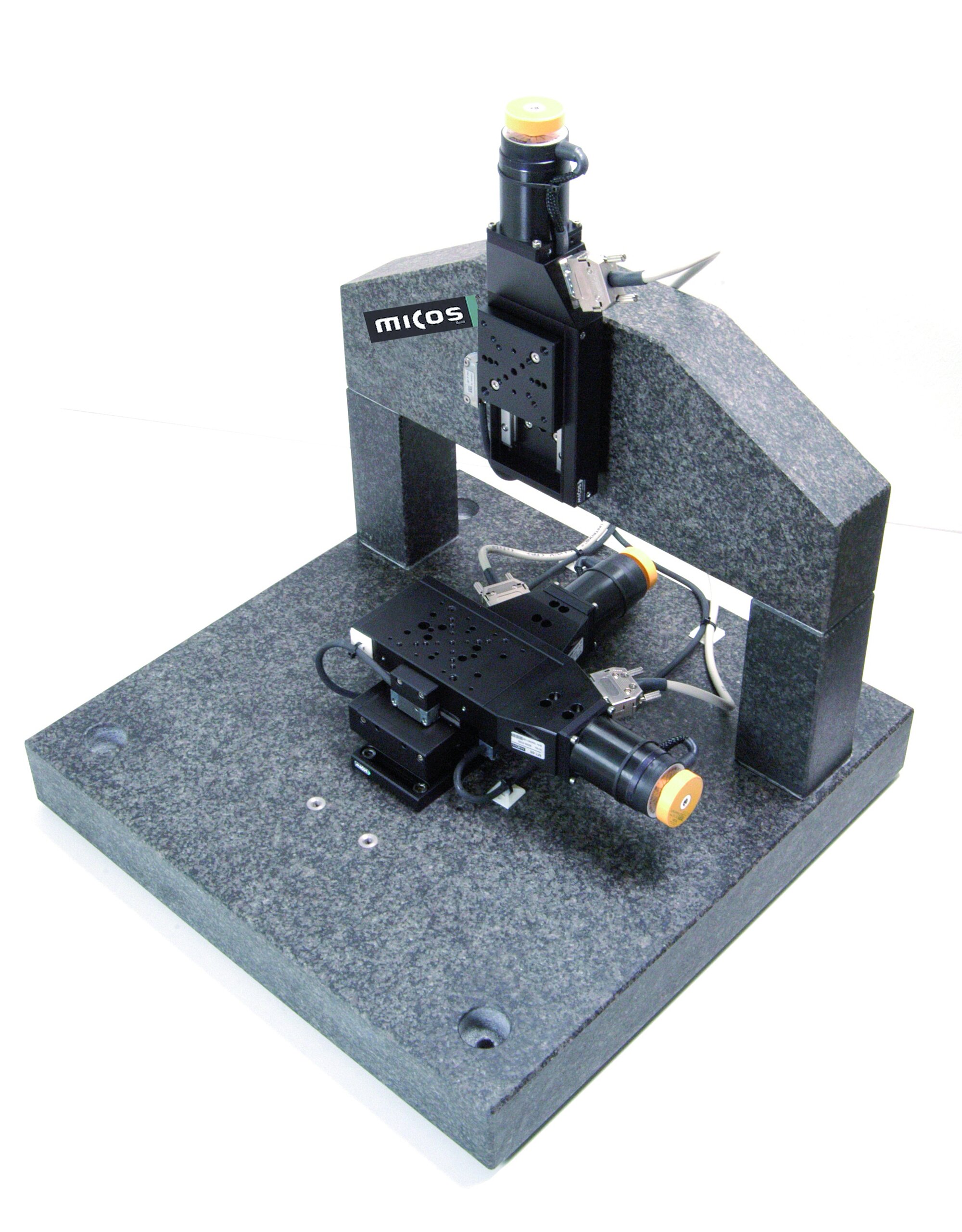

높은 강성과 낮은 진동입니다.
패키징 전략 및 기타 사전 생산 연구를
용이하게 수행할 수 있습니다.
포토닉 얼라인먼트 자동화, 고급 카메라 옵션,
유연한 계측 랙, 확장 가능한 소프트웨어를 통합합니다.

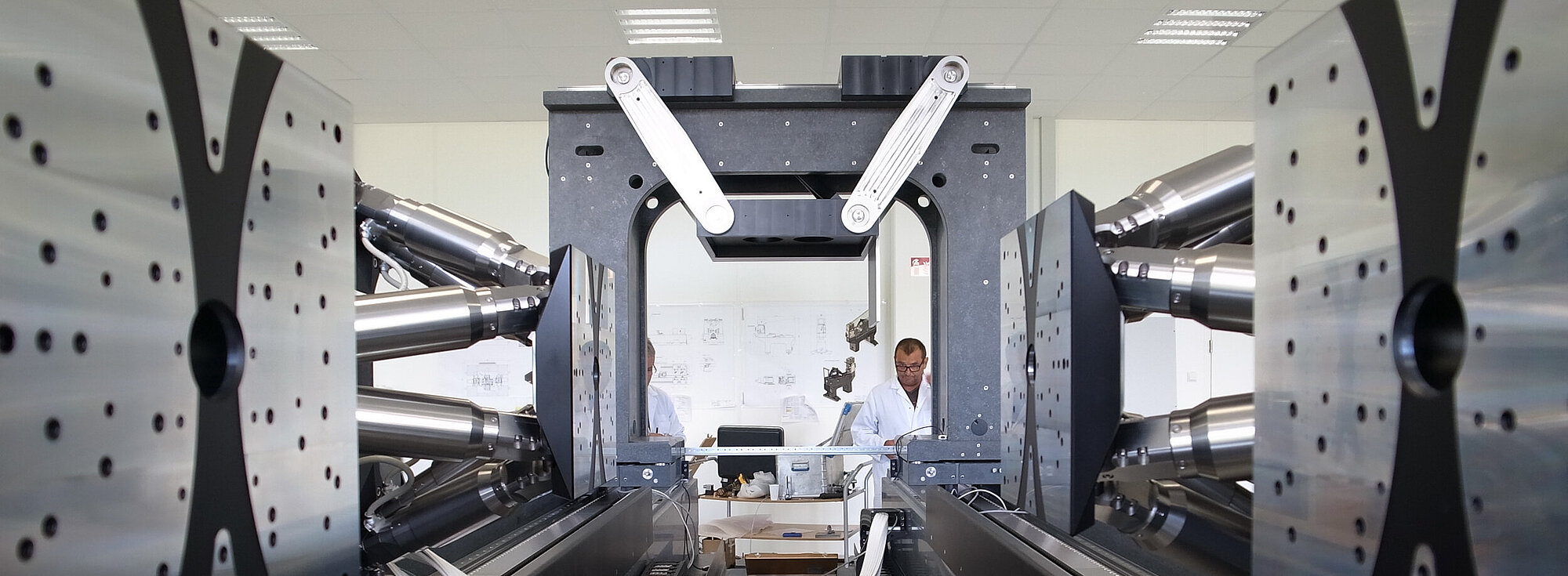

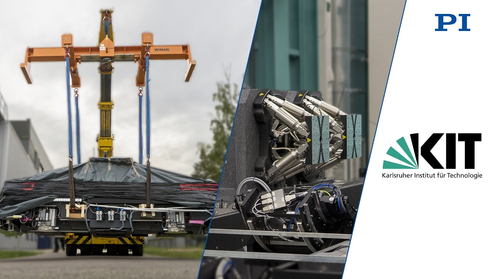

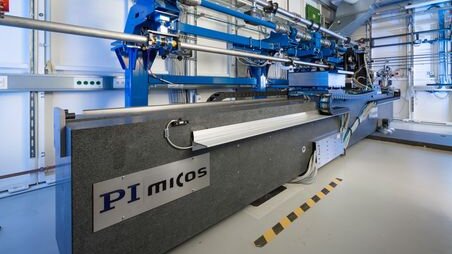

이 시스템은 전체 무게가 20톤에 달하며, PI가 역대 구현한 시스템 중 가장 큰 규모입니다.
헥사포드, 로터리 스테이지, 고니오미터가 함께 작동하여 Karlsruhe Institute(KIT) ANKA(Angströmquelle Karlsruhe)에서의 X-ray 현미경 작업에 유연한 솔루션을 제공합니다.

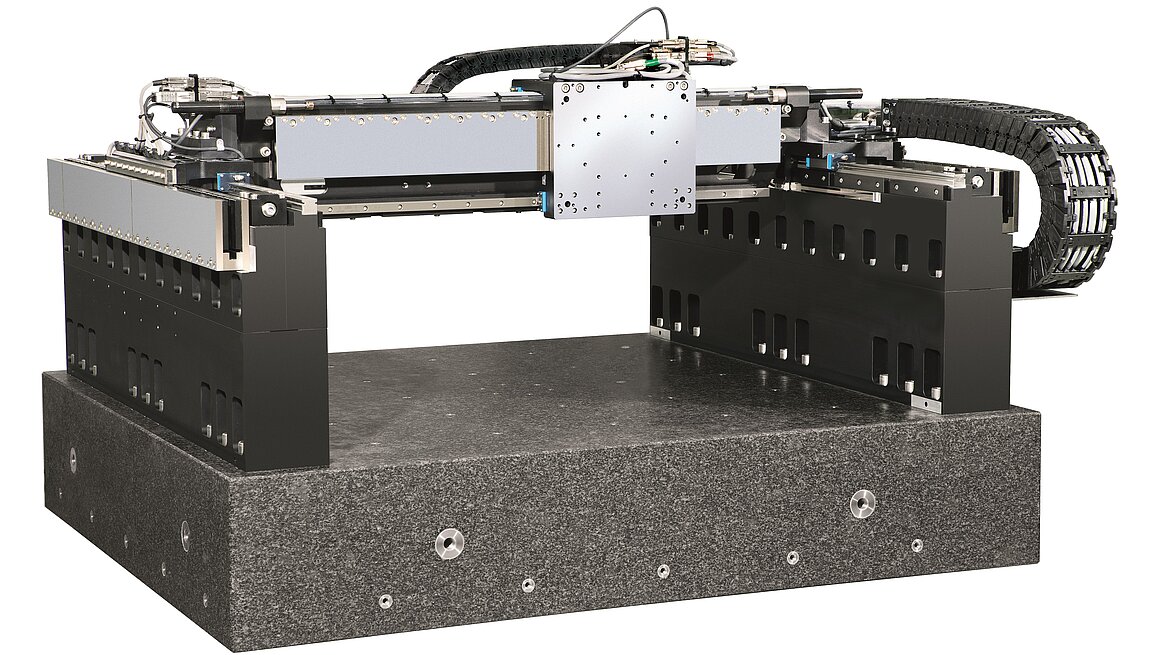

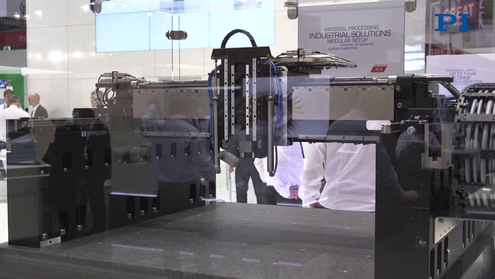

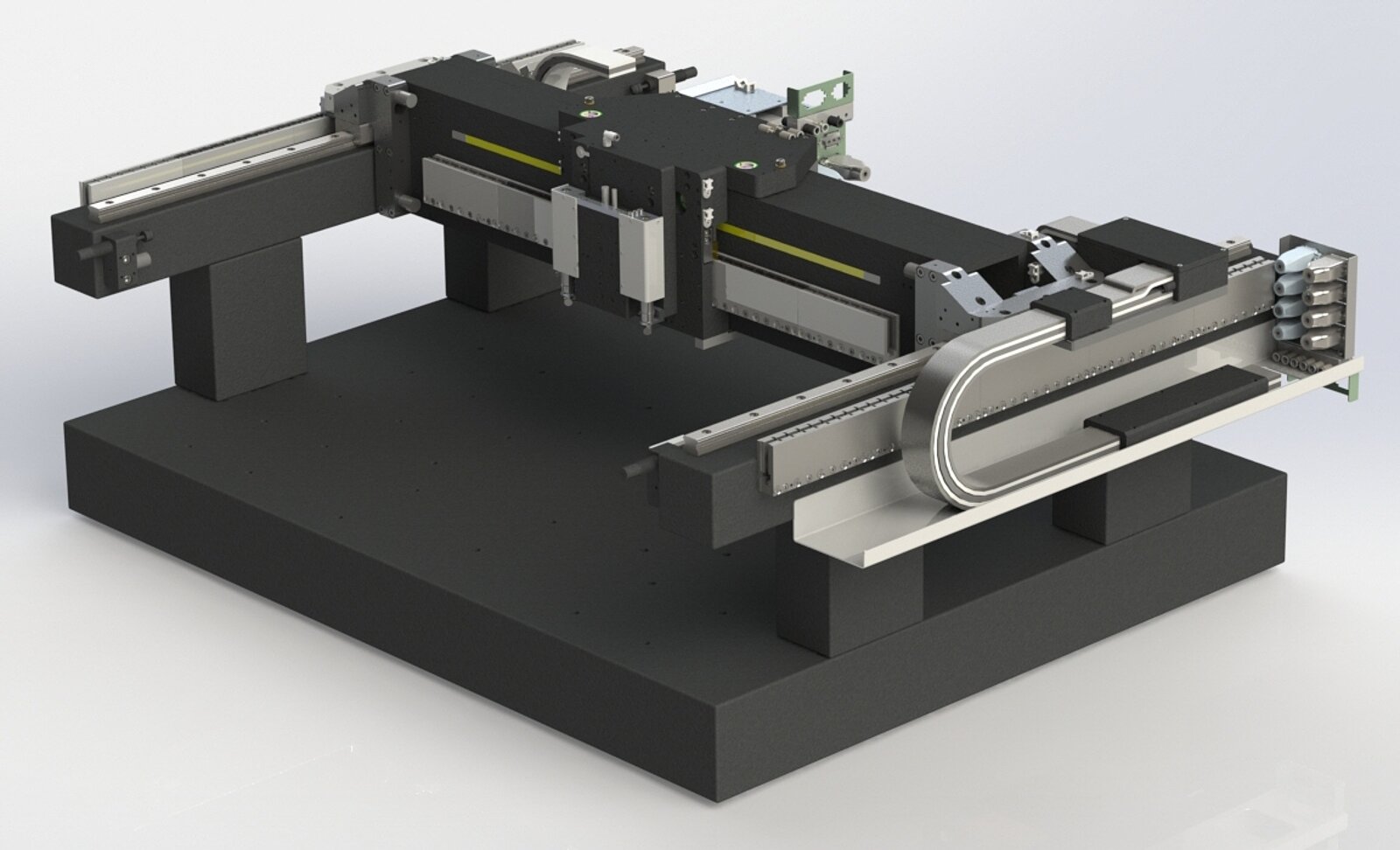

PIMag® 갠트리 시스템
고정밀 복합 모션 및 위치 제어 솔루션에는 정밀 부품, 안정적인 제어, 풍부한 엔지니어링 경험이 필수적입니다. PI는 기술적으로 정교한 구동 부품과 고정밀 포지셔너를 제공하는 공급업체로, 턴키 솔루션에 이르기까지 모든 수준의 통합 솔루션을 제공합니다. 엔지니어링 서비스는 수년 동안 PI의 핵심 비즈니스의 한 축을 차지해 왔습니다. 기존 공정에 완벽하게 통합되는 종합 솔루션은 주요 연구 설비의 자동화뿐만 아니라 반도체 제조 및 광전자 패키징 분야의 생산·검사 공정 자동화를 선도합니다.

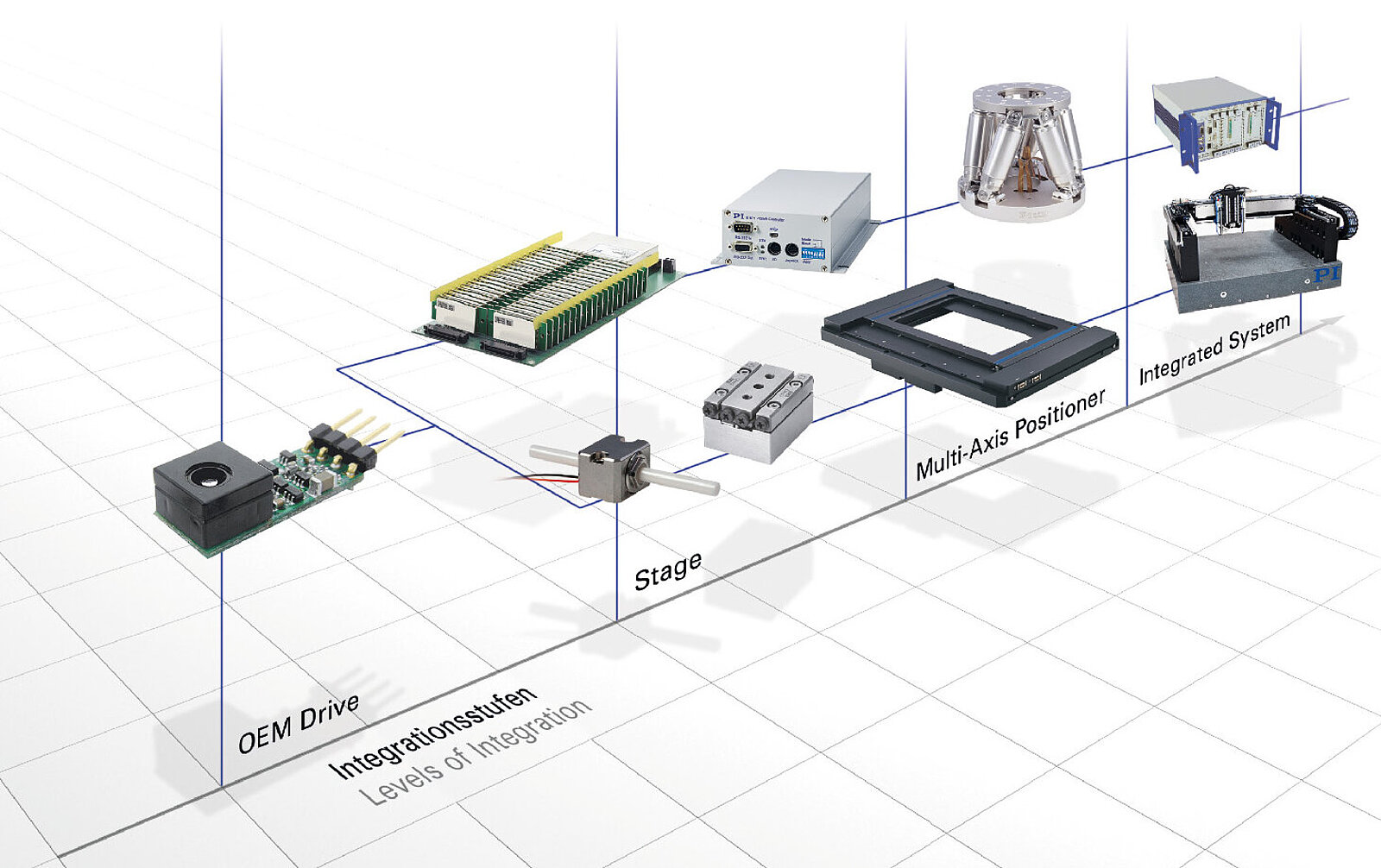

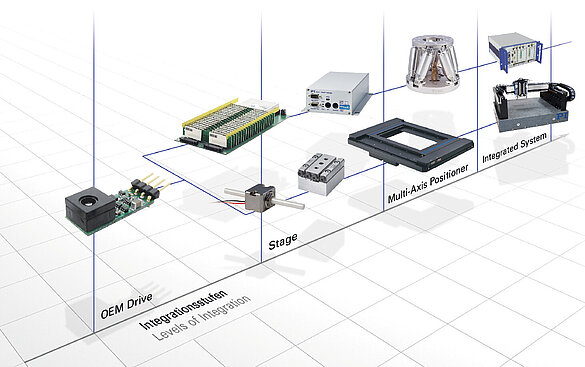

통합 수준
PI는 다양한 통합 형태의 고정밀 장비의 선도적인 공급업체입니다. 피에조 구동 부품, 센서 및 소형 모션 컨트롤러와 같은 컴포넌트는 OEM 머신 및 생산 장비에 맞게 조정할 수 있습니다. 대량 생산을 위한 제조 능력도 갖추고 있습니다. 기존의 위치 제어 시스템은 가장 쉬운 설정을 제공하며 개별 애플리케이션에 통합할 수 있습니다. 완전히 통합된 모션 시스템은 고유한 시장 요구 사항에 따라 설계된 전체 기능을 제공합니다.
