컴팩트한 피에조 기반 대물렌즈 포지셔닝 시스템 리뉴얼 : 높은 역동성, 긴 이동 범위, 향상된 사용 편의성

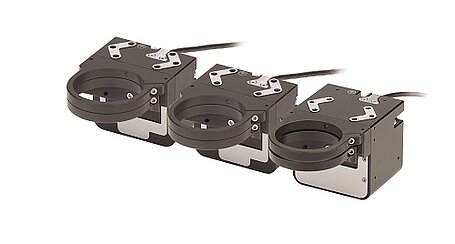

새로운 PIFOC® 포트폴리오의 중심에는 100 µm, 400 µm 또는 800 µm의 이동 범위가 다른 세 가지 시스템이 있습니다. 최적화된 레버 및 스틸 마운트와 같은 몇 가지 구조를 변경하여 동적 특성이 크게 개선되었습니다.
간편한 핸들링
PIFOC의 핸들링도 최적화되었습니다. 새로운 클램프 링은 포커스 노브의 Z 방향에서 기존의 초점 변위에 약간의 제한을 둡니다. 렌즈의 종류가 많지 않은 경우 가능한 가장 큰 직경이 애퍼처로 선택됩니다. 어댑터 링 세트를 사용하면 최대 M34 크기의 다양한 대물 렌즈에 쉽게 나사로 고정할 수 있습니다.
케이블의 작은 곡률 반경 및 향상된 스트레인 릴리프
배율을 변경할 때 회전 노즈 피스에서 반복적으로 수행되는 회전은 신호 및 전류 전달 케이블에 기계적 부담을 줍니다. 케이블의 새로운 외장은 이제 훨씬 더 좁은 곡률 반경을 가능하게 합니다. 새로운 스트레인 릴리프는 PIFOC® 하우징에서 케이블 입구의 손상을 확실히 방지합니다.
모든 새로운 PIFOC에는 D-sub 커넥터가 표준으로 장착되어 PI 디지털 컨트롤러와 호환됩니다. ID 칩은 커넥터에 통합되어 있습니다. 이들은 교정 중에 결정된 서보 및 선형화 매개 변수가 저장됩니다. 자동 교정 기능은 컨트롤러가 켜질 때마다 이 데이터를 사용합니다. 이렇게 하면 단일 PIFOC 또는 컨트롤러가 교체될 때 전체 시스템을 재교정할 필요가 없습니다.
Overview: Essential Features
| Model | Characteristic | |||
| Travel Range (closed loop) | Step&Settle (10% step. 1% error band, @ 150 g load) | Resonant Frequency (@ 150 g load) | Minimum Incremental Motion | |
| P-725.1CDE2 | 100 µm | 14 ms | 290 Hz | 1 nm |
| P-725.4CDE2 | 400 µm | 22 ms | 175 Hz | 4 nm |
| P-725.8CDE2 | 800 µm | 39 ms | 110 Hz | 5 nm |
PI in Brief
Karlsruhe에 본사를 두고 있는 PI (Physik Instrumente)는 고정밀 포지셔닝 기술과 반도체, 생명과학, 포토닉스, 산업 자동화 내 피에조 애플리케이션의 글로벌 리더입니다. 50년의 경험 및 전세계 고객과의 협력을 통해 1,300명의 PI 전문가들은 기술적 한계를 뛰어넘어 맞춤형 솔루션을 개발하고 있습니다. PI는 350개의 특허를 출원했으며 유럽, 북미 및 아시아에 6개의 생산 시설과 15개의 지사를 보유하고 있습니다.
