피에조 플레이트는 초음파 기술부터 센서 및 액추에이터 응용 분야에 이르기까지 광범위한 분야에서 사용될 수 있습니다. 적합한 피에조 세라믹 소재를 선택하는 것은 항상 해당 응용 분야의 특정 요구 사항에 달려 있습니다. 플레이트는 맞춤형 시스템과의 원활한 통합을 보장하기 위해 다양한 크기와 설계로 제조됩니다.
산업 분야에서는 압력 센서, 소나 기술, 비파괴 재료 검사 등의 응용 분야에서 피에조 부품이 사용됩니다. 의료 시스템에서는 고해상도 진단 영상 기법을 지원합니다.
조립 및 연결 기술에 대한 통합적이고 복합적인 접근 방식을 통해 맞춤형 피에조 부품의 제작이 가능해집니다.
사양
30년 이상의 피에조 세라믹 개발 및 제조 전문성을 바탕으로, PI Ceramic은 맞춤형 소재 선정부터 응용 분야별 맞춤형 솔루션 개발에 이르기까지 포괄적인 서비스를 제공합니다.

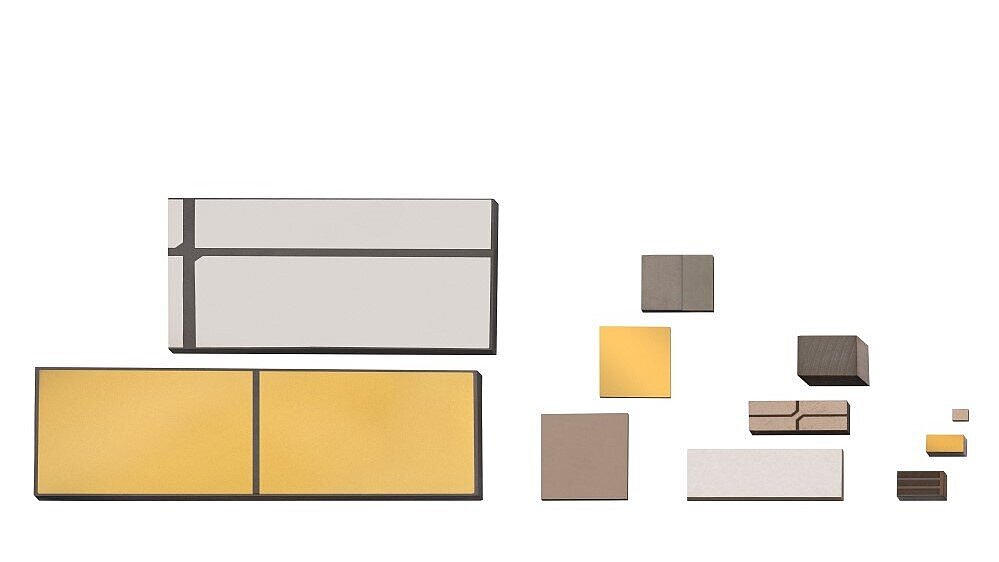

피에조 플레이트의 치수는 정의된 사양 한계 내에서 개별적으로 조정됩니다. 제출된 요구사항과 측정값을 바탕으로 실행 가능성을 철저히 평가합니다.

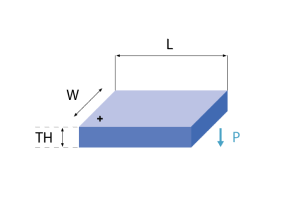

| 길이 L[mm] | 1~80 전단 플레이트의 경우 75 미만 |
| 너비 W[mm] | 1~60 |
| 두께 TH[mm] | 0.1~30 전단 플레이트의 경우 0.2~10 |
| 전극 | 두꺼운 층(Ag), 얇은 층(Ag, Au, CuNi, Cu, NiV), 무전해 니켈 |
| 전극 설계 | 다양한 설계 중에서 선택 가능: 전체 면, 가장자리 랩어라운드, 모서리 랩어라운드, 맞춤 제작(오른쪽 열 참조) |
| 단자 | 솔더링 또는 본딩 와이어, 플렉시블 회로 기판과 같은 다양한 전기 연결 방법을 제공합니다. |
| 분극 방향 | 피에조 부품의 설계에 따라 축 방향, 반경 방향 및 전단 방향으로 서로 다른 변위가 가능합니다. 자세한 정보는 >> 작동 모드를 참조하세요. |
| 소재 | 당사는 다양한 강유전성 연질 및 강질 PTZ 소재와 무연 대체 소재를 제공합니다. 소재 개요는 >> 여기에서 확인할 수 있습니다. 해당 데이터시트는 >> 여기에서 확인할 수 있습니다. |
| 추가된 기능 | 조립 및 연결 기술을 통한 향상된 성능 외에도, 다음과 같이 설치 준비가 완료된 맞춤형 피에조 부품을 제작할 수 있습니다. |
| 응용 분야 | 피에조 세라믹 플레이트는 다양한 센서 및 액추에이터 응용 분야에 적합합니다. 가능한 응용 분야는 >> 여기에서 확인할 수 있습니다. |
작동 모드
피에조 세라믹 플레이트는 센서 및 액추에이터로 사용할 수 있습니다. 센서 모드에서 플레이트는 압력이나 초음파와 같은 기계적 하중을 직접 피에조 효과를 통해 전기 신호로 변환합니다.
피에조 플레이트가 액추에이터로 사용될 경우, 전압을 가하면 기계적 변위가 발생합니다.
직류 전압을 사용할 경우 이는 정적 변형 형태를 띠거나, 교류 전압으로 구동될 경우 초음파 범위에서의 진동 형태를 띠기도 합니다. 모션의 방향(축 방향 또는 반경)은 피에조 부품의 설계에 따라 달라집니다. 변위 진폭은 피에조 플레이트의 치수와 인가된 전압에 의해 결정됩니다.
상부가 양 방향으로 분극되고 하부가 음 방향으로 분극되는 플레이트의 경우, 다음과 같은 변위 방향이 적용됩니다.

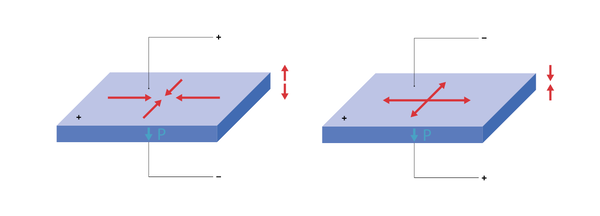

축 방향 변위(d33 효과)는 항상 반경 방향(d31 효과)에서도 약간의 변형을 동반합니다.
축 방향 진동 모드에서 특정 공진 주파수에 도달하기 위해서는 플레이트 두께를 변경해야 합니다. 반경 방향 주파수의 경우에는 직경을 조정해야 합니다. 두 가지 경우 모두 치수가 클수록 주파수는 낮아집니다.

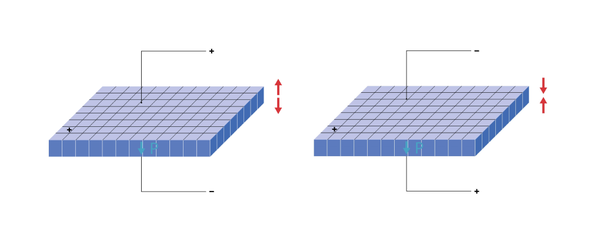

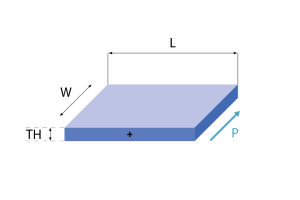

다음 변위는 전단 플레이트에 적용됩니다.
