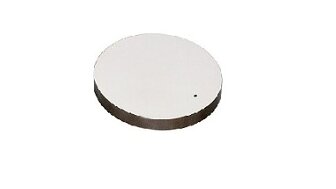

피에조 디스크는 초음파 기술에서 특히 널리 활용되지만, 센서 및 액추에이터 애플리케이션에서도 폭넓게 사용됩니다. 적절한 피에조 세라믹 소재의 선택은 항상 해당 애플리케이션의 특정 요구 사항에 따라 달라집니다. 피에조 디스크는 다양한 설계와 크기로 제작될 수 있습니다.
산업용 초음파 기술에서는 유량 센서나 비파괴 재료 검사 등에 피에조 컴포넌트가 사용됩니다. 또한 의료 기술에서는 주입 라인에서 생명을 위협할 수 있는 기포를 정밀하게 감지하는 데 활용됩니다.
피에조 컴포넌트를 정밀하게 조정하면 개별 애플리케이션에 특화된 특성을 구현할 수 있습니다. 또한 디스크를 결합하여 트랜스듀서 소자와 같은 보다 복잡한 기능 단위를 만들 수도 있습니다.
사양
30년 이상의 피에조 세라믹 개발 및 제작 경험을 바탕으로, PI Ceramic은 적합한 소재 선택에서부터 맞춤형 애플리케이션 기반 솔루션 개발에 이르는 포괄적인 서비스를 제공합니다.
피에조 디스크의 크기는 정의된 범위 내에서 고객의 요구에 따라 지정할 수 있습니다. 실현 가능성 평가를 받으시려면 당사에 요구 사항이나 원하는 디스크의 크기를 알려주세요.

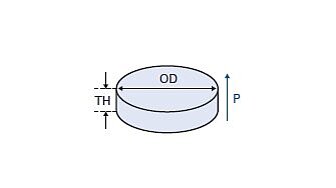

| 외경 OD[mm] | 1 - 80 |
| 두께 TH[mm] | 0.15 - 30 |
| 전극 | 두꺼운 층(Ag), 얇은 층(Ag, Au, CuNi, Cu, NiV), 무전해 니켈 |

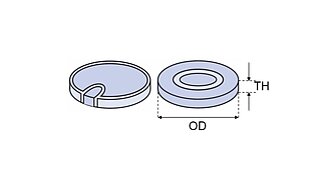

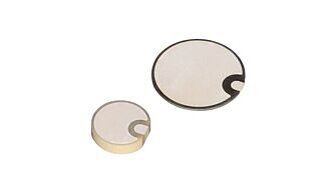

| 전극 설계 | 다양한 설계 중에서 선택 가능: 전체 면, 랩어라운드, 측면 탭, 절연 밴드, 직선형 랩어라운드, 전체 랩어라운드(오른쪽 열 참조) |
| 단자 | 솔더링 또는 본딩 와이어, 플렉시블 회로기판과 같은 다양한 단자 방법을 제공합니다. |
| 분극 방향 | 피에조 컴포넌트의 설계에 따라 축 방향 및 반경 방향으로 변위를 발생시킬 수 있습니다. 자세한 정보는 >> 작동 모드를 참조하세요. |
| 소재 | 당사는 다양한 강유전성 연질 및 강질 PTZ 소재와 무연 대체 소재를 제공합니다. 소재 개요는 >> 여기에서 확인할 수 있습니다. 해당 데이터 시트는 >> 여기에서 확인할 수 있습니다. |
| 추가된 기능 | 보다 높은 정밀화 외에도, 다음과 같은 다양한 기술이 지원됩니다.
|
| 애플리케이션 | 피에조 세라믹 링은 다양한 센서 및 액추에이터 애플리케이션에 적합합니다. 잠재적인 사용 예시는 >> 여기에서 확인할 수 있습니다. |
작동 모드
피에조 세라믹 디스크를 센서로 사용할 때는 직접 피에조 효과의 원리를 따릅니다. 세라믹에 압력이나 초음파와 같은 기계적 부하가 가해지면, 피에조 컴포넌트는 전기 신호를 생성합니다.
액추에이터로 사용될 경우, 전압이 인가되면 피에조 디스크는 기계적 변위를 발생시킵니다. 이 변위는 직류에서는 정적 변형의 형태로, 교류에서는 초음파 범위와 같은 진동 형태로 나타날 수 있습니다. 피에조 컴포넌트의 설계에 따라, 이러한 운동은 종방향 또는 반경 방향으로 발생할 수 있습니다. 편향 진폭은 피에조 디스크의 크기와 인가된 전압에 의해 결정됩니다.
상부가 양 방향으로 분극되고 하부가 음 방향으로 분극되는 디스크의 경우 다음과 같은 편향 방향이 나타납니다.
축 방향 변위(d33 효과)가 발생할 때마다 항상 반경 방향(d31 효과)으로도 더 작은 변형이 함께 발생합니다.
축 진동 모드에서 특정 주파수에 도달하려면 디스크 두께를 변경해야 합니다. 반경 방향 주파수의 경우에는 디스크의 직경을 조정해야 합니다. 두 가지 경우 모두 다음이 적용됩니다. 크기가 클수록 주파수는 낮아집니다.
