멀티레이어 피에조 리니어 액추에이터로 높은 정밀도 달성

정밀한 제어를 위한 고성능 액추에이터

멀티레이어 피에조 액추에이터는 다양한 기술 분야의 위치 제어 작업을 위한 혁신적인 솔루션입니다. 시스템의 효율성과 정밀도를 높이는 다음과 같은 주요 장점을 제공합니다.

  • 안정적인 성능을 위한 긴 수명
  • 최적화된 시스템 안정성을 위한 우수한 강성
  • 빠른 얼라인먼트를 위한 µs 범위의 신속한 응답 시간
  • 초미세 움직임을 위한 서브나노미터급 분해능의 높은 정밀도

견적 요청

견적을 요청하기 전에 더 자세히 알고 싶으신가요?

  • 정밀한 모션을 위한 공간이 제한되어 있으신가요?
    피에조 액추에이터는 컴팩트한 디자인으로 유명합니다. 다양한 크기로 제공되며 좁은 공간에서도 AC 및 DC 애플리케이션에 사용할 수 있습니다.
  • 까다로운 환경에서 안정성을 원하시나요?
    PICMA®스택 멀티레이어 피에조 액추에이터는 뛰어난 온도 안정성, 내습성 및 10-9hPa의 초고진공 성능을 제공합니다. 극저온 환경에서도 사용할 수 있습니다.
  • 특별한 설계가 필요하신가요?
    요청 시 맞춤형 설계 및 애플리케이션별 프로토타입을 개발해 드릴 수 있습니다.

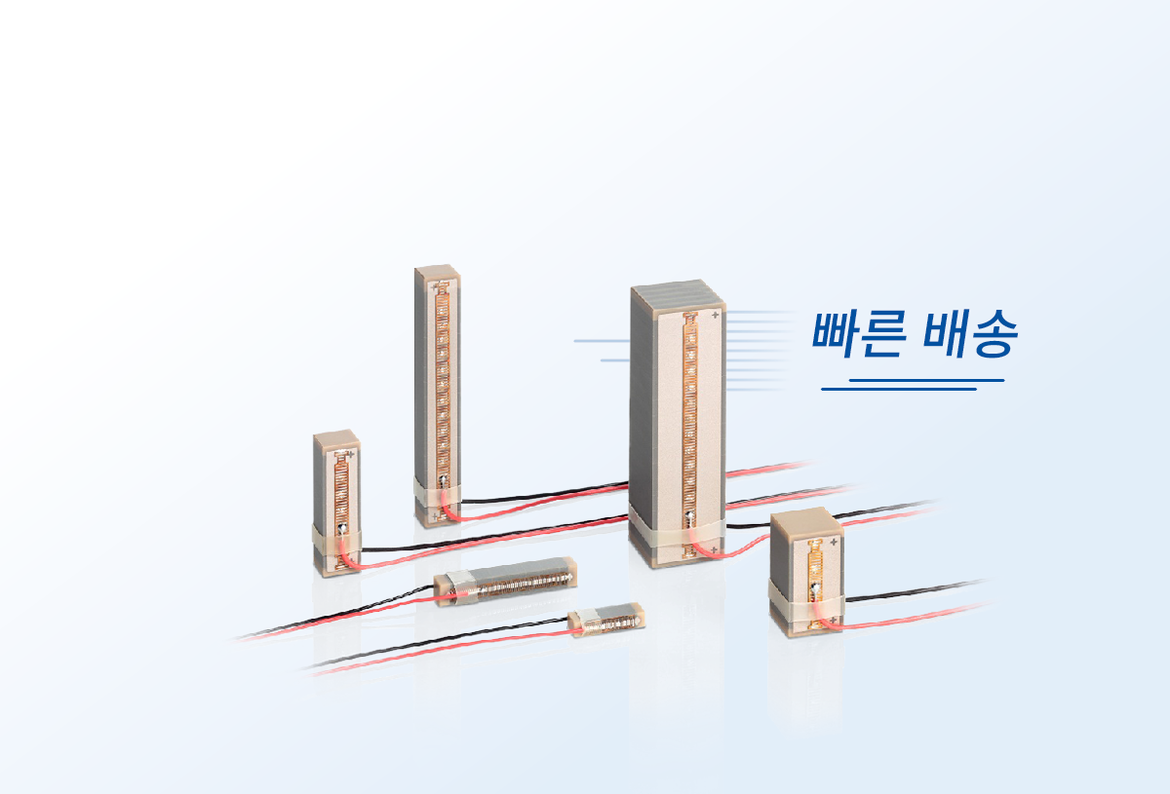

  • 빠르게 받아보고 싶으신가요?
    PICMA 멀티레이어 피에조 리니어 액추에이터의 몇 가지 변형은 리드 타임이 매우 짧기 때문에 지체 없이 고객의 요구 사항을 신속하게 충족할 수 있습니다. 자세한 내용은 자주 묻는 질문에서 확인할 수 있습니다.

백서: 피에조 기술을 사용한 매우 동적인 정밀 도징

  • 비접촉식 액적 생성
  • 액추에이터 특성
  • 액추에이터 적합성

다운로드

PICMA®️ 멀티레이어 액추에이터의 기술 세부 사항 확인

  • 사양 표
  • 맞춤형 버전
  • 기술 도면 및 이미지

다운로드

PICMA® PLUS 스택 멀티레이어 피에조 액추에이터의 기술 세부 사항 확인

  • 사양 표
  • 맞춤형 버전
  • 기술 도면 및 이미지

다운로드

한눈에 보는 제품 비교

 PICMA®PICMA® PLUS
소재PIC252PIC252
절연CeramicsCeramics
이동 범위(5×5×36mm)(32 μm)

+12 % (36 μm)

정전 용량(5×5×36mm)(3.1 μF)+15 % (3.6 μF)
DC 수명(MTTF)60년*60년*
AC 수명1 × 109**1 × 109***



* 테스트 조건: 상대 습도=70% RH | 온도=22°C | 전압=100V DC
** 1×109 사이클 테스트 완료, 테스트 조건: 0V~100V, 사인파, 주파수 > 10Hz ... < xxxHz(액추에이터의 자체 발열로 제한됨)
*** 1×109 사이클 예상, 3×108 사이클 테스트 완료, 테스트 조건: 0V~100V, 사인파, 주파수 > 10Hz ... < xxxHz(액추에이터의 자체 발열로 제한됨)

자주 묻는 질문

예를 들어, 애플리케이션별 요구 사항을 충족하기 위해 금속 또는 세라믹으로 제작된 특정 엔드피스를 기계적 커플링에 사용할 수 있습니다. 매우 동적인 시스템의 경우 최대 20A의 전류에 사용할 수 있는 특수 전극이 제공되어 고성능 증폭기를 통해 kHz 범위의 높은 구동 주파수를 달성할 수 있습니다. 또한 리니어 액추에이터는 완전히 세라믹으로 절연된 내부 구멍 또는 하우징과 함께 사용할 수 있습니다.

애플리케이션에 따라 피에조 액추에이터를 제어하기 위한 다양한 증폭기를 사용할 수 있습니다.

PICMA® 멀티레이어 피에조 액추에이터는 PTFE 절연 연선 연결 와이어 또는 연선 없이 납땜 가능한 접점과 함께 주문할 수 있습니다.

액추에이터는 다양한 산업 및 의료 기술 애플리케이션에 사용되며 접착제 도징, 산업용 인쇄 기술, 현미경 및 광학 시스템의 위치 제어 시스템과 같은 공정에 신뢰할 수 있는 구동 메커니즘을 제공합니다. 정밀한 이동 범위 덕분에 로봇 공학 및 자동화 공정은 물론 제어 및 모니터링 시스템에도 사용됩니다.

PICMA® 스택 멀티레이어 피에조 액추에이터



치수
A × B × L

공칭 이동 범위

최대 이동 범위

최대 반력

강성

정전용량

공진 주파수





µm

µm

N

N/µm

µF

kHz

P-883.11/10

3 mm × 3 mm × 9 mm

6.5

8

290

36

0.21

135

P-883.51/50

3 mm × 3 mm × 18 mm

15

18

310

18

0.48

70

P-885.51/50

5 mm × 5 mm × 18 mm

15

18

900

50

1.5

70

P-885.91/90

5 mm × 5 mm × 36 mm

32

38

950

25

3.1

40

P-887.91/90

7 mm × 7 mm × 36 mm

32

38

1850

50

6.4

40

P-888.51/50

10 mm × 10 mm × 18 mm

15

18

3600

200

6.0

70

P-888.91/90

10 mm × 10 mm × 36 mm

32

38

3800

100

13.0

40



PICMA® PLUS 스택 멀티레이어 피에조 액추에이터



치수
A × B × L

공칭 이동 범위최대 이동 범위최대 반력

강성

정전용량

공진 주파수





µm

µm

N

N/µm

µF

kHz

000128026

3 mm × 3 mm × 9 mm

8

9.5

320

34

0.24

135
000128103

3 mm × 3 mm × 18 mm

17

20

340

17

0.54

70
000124106

5 mm × 5 mm × 18 mm

17

20

930

46

1.6

70
000100014

5 mm × 5 mm × 36 mm

36

43

1000

23

3.5

40
000125974

7 mm × 7 mm × 36 mm

36

43

2000

46

7.2

40
000128404

10 mm × 10 mm × 18 mm

17

20

3720

186

6.8

70
000128106

10 mm × 10 mm × 36 mm

36

43

4000

93

14.6

40
