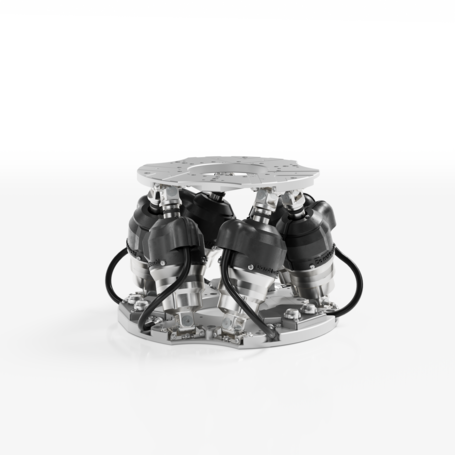

Physik Instrumente(PI), 연중무휴 운영되는 산업 공정을 위한 헥사포드 H-815 출시
견고하고 컴팩트한 디자인과 고정밀 모션 제어를 자랑하는 H-815는 연중무휴 운영되는 까다로운 산업용 애플리케이션에 적합합니다. ±0.05µm의 반복성, 50nm의 최소 스텝 크기, 통합형 앱솔루트 엔코더를 갖춘 산업용 헥사포드는 최고의 정밀도와 위치 안정성이 필요한 공정에 이상적입니다. 일반적인 애플리케이션으로는 렌즈 및 카메라 모듈 조립, 광학 구성품의 자동 얼라인먼트, 클린룸 또는 주문자 상표 부착 생산(OEM) 환경에서의 포지셔닝 그리고 품질 보증을 위한 테스트 및 보정 공정 등이 있습니다.
컴팩트하고 견고하며 통합하기 쉬운 솔루션
"산업용 헥사포드 H-815는 최고 수준의 정밀도가 요구되는 산업에서 지속적으로 사용할 수 있도록 특별히 개발되었습니다. 컴팩트한 디자인 덕분에 상시 운영되는 자동화된 공정에 쉽게 통합할 수 있습니다. 또한 이 시스템은 견고한 설계와 고품질 구성품을 사용했으며, 작업 사이클을 여러 번 거치더라도 안정적인 내구성을 자랑하는 것이 특징입니다. 통합 브레이크와 SIL 3에 따른 안전 표준은 안전한 취급과 안정적인 공정을 지원합니다. H-815는 공간이 중요한 애플리케이션에서도 뛰어난 반복성과 정밀도로 인상적인 성능을 보여주며, 상당한 파워와 속도가 컴팩트한 디자인에 담겨 있습니다."라고 PI의 헥사포드 제품 매니저인 Christian Ziegler는 설명합니다.
안정성, 정밀성, 효율성
병렬 키네마틱 시스템은 복잡한 모션 프로파일을 위해 정밀하게 제어하도록 6자유도를 제공하며, 최대 10킬로그램의 가반 하중을 지원합니다. 자유롭게 정의할 수 있는 회전 중심은 매우 뛰어난 유연성을 제공하며, 헥사포드 모션 플랫폼을 마이크로미터 범위의 얼라인먼트 공정 등 특정 요구 사항에 맞게 정밀하게 조정할 수 있습니다. H-815는 앱솔루트 엔코더를 사용하므로 레퍼런싱하지 않아도 시작 시 위치 데이터를 제공합니다. 이를 통해 시간을 크게 절약하고, 효율성을 높이며, 자동화된 생산 라인에서 다운타임을 줄일 수 있습니다. 앱솔루트 엔코더는 특히 정전이나 재시작 후에도 높은 수준의 안정성을 제공합니다. 마지막으로, 통합 브레이크는 모든 위치에서 안정적으로 조작할 수 있으며 높은 공정 안전성을 보장합니다.
컨트롤러 및 소프트웨어
H-815는 강력한 C-887.4xx1 모션 컨트롤러를 사용하거나 간단한 통합과 정밀 제어를 지원하는 직관적인 PIMikroMove 소프트웨어를 통해 제어할 수 있습니다. 컨트롤러는 다양한 고급 안전 기능을 자랑합니다. 여기에는 SIL 3 인증과 안전 릴레이 연결용 포트가 포함되어 있어 안전이 중요한 애플리케이션에서도 컨트롤러에 연결된 헥사포드를 사용할 수 있습니다. 컨트롤러는 옵션으로 고분해능, 초고속 아날로그 입력을 지원할 수 있으며, 정밀한 얼라인먼트 루틴에 이상적인 조건을 조성할 수 있습니다. 상시 운영되는 가장 까다로운 산업 자동화 애플리케이션의 경우 옵션으로 EtherCAT 필드버스 인터페이스를 사용할 수 있습니다.
자세한 기술 정보, 3D 데이터 및 애플리케이션 예시는 다음에서 확인할 수 있습니다. 최고의 정밀도가 요구되며 고효율 렌즈 얼라인먼트가 수반되는, 상시 운영되는 산업 애플리케이션을 위한 H-815 헥사포드
병렬 키네마틱 개발 및 제조 분야에서 30년 이상의 경험을 쌓은 PI는 넓은 범위의 가반 하중(1kg~250kg)에 사용할 수 있는 헥사포드를 제공합니다. 포트폴리오에서는 피에조, 전자기, 하이브리드에 이르는 광범위한 드라이브 기술을 확인할 수 있으며, 회전 중심을 자유롭게 정의할 수 있어 애플리케이션에서의 유연성을 극대화할 수 있습니다.
Physik Instrumente(PI) 소개
독일 카를스루에에 본사를 둔 PI는 산업 자동화, 포토닉스, 반도체, 현미경 및 생명 과학의 시장 부문에서 고정밀 위치 제어 기술 및 피에조 애플리케이션 분야의 시장 및 기술 리더입니다. 전 세계 고객과 긴밀히 협력하는 PI의 1,900명 이상의 전문가는 50년 이상 기술적인 실현 가능성의 한계를 끊임없이 뛰어넘어 왔습니다. 다양한 드라이브 기술, 자체 개발한 센서 기술, 전자 장치 및 제어 기술이 이를 위한 기반이 됩니다. PI의 포트폴리오는 구성품에서 하위 시스템, 완전한 맞춤형 솔루션에 이르기까지 다양합니다. 560개 이상의 특허를 취득했거나 출원 중으로 정밀 위치 제어 및 피에조 기술 분야의 리더십을 입증하고 있습니다. PI는 유럽, 북미 및 아시아에 9개의 생산 시설과 16개의 영업 및 서비스 지사를 보유하고 있습니다.
