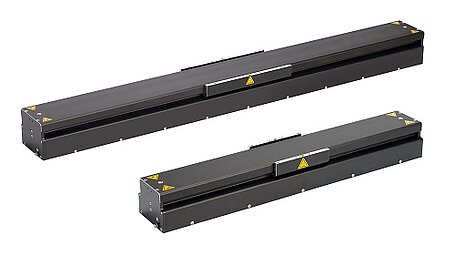

강력하고 경제적: 산업 정밀 자동화에서 빠르고 반복 가능한 포지셔닝을 위한 고부하 리니어 스테이지 시리즈
리니어 스테이지는 긴 이동 범위에서 작동 주기가 높은 산업 애플리케이션을 위해 특별히 설계되었습니다. Recirculating ball bearing이 있는 3상 리니어 모터는 1000 N의 하중, 5 m/s2의 가속도, 5000 mm/s의 속도가 가능합니다. 고분해능 리니어 엔코더는 또한 높은 트래킹 정확도, 최소 트래킹 에러 및 짧은 정착 시간을 보장합니다. 리니어 스테이지의 교정된 양방향 반복도는 ±0.5 µm 입니다.
다양한 조합 및 간단한 통합

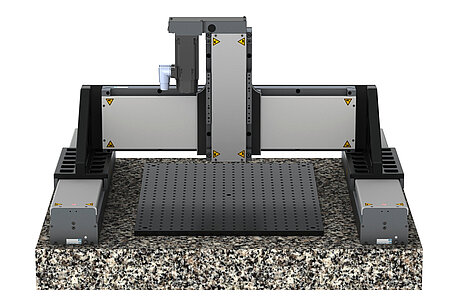

다축 애플리케이션의 경우 리니어 스테이지를 갠트리 셋업에 쉽게 결합할 수 있습니다. 옵션으로 사용 가능한 모션 플랫폼과 트리플 M6 홀 패턴 덕분에 축을 개별적으로 조립할 수 있습니다. 최대 폭 132mm의 슬림한 디자인으로 인해 공간 절약형으로 소형 머신 어셈블리에 통합할 수 있습니다. 또한 리니어 모터 스테이지는 추가 리니어 축과 결합하여 강력한 갠트리 또는 split-bride 시스템을 구성할 수 있는 방식으로 설계되었습니다.
산업 규정을 준수하는 제어
V-855 및 V-857 리니어 스테이지의 제어를 위해 PI는 ACS 모션 컨트롤러와 드라이버를 최대 4축으로 결합한 G-901 19” 랙 전자 솔루션 및 통합된 "Safe-Torque-Off" (STO) 모듈을 제공합니다. 그 외에도 UDMpa와 같은 모듈형 ACS 드라이버를 ACS 모션 컨트롤러와 결합하여 사용할 수 있으며, third-party 제어 솔루션과도 사용이 가능합니다.
For more information, refer to:
PI website:
PI in Brief
Karlsruhe에 본사를 두고 있는 PI (Physik Instrumente)는 고정밀 포지셔닝 기술과 반도체, 생명과학, 포토닉스, 산업 자동화 내 피에조 애플리케이션의 글로벌 리더입니다. 50년의 경험 및 전세계 고객과의 협력을 통해 1,300명의 PI 전문가들은 기술적 한계를 뛰어넘어 맞춤형 솔루션을 개발하고 있습니다. PI는 350개의 특허를 출원했으며 유럽, 북미 및 아시아에 6개의 생산 시설과 15개의 지사를 보유하고 있습니다.
