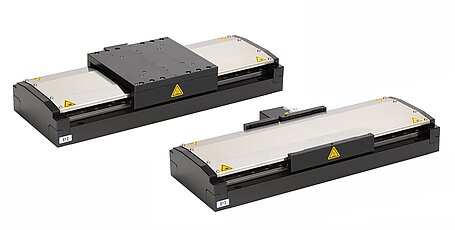

정밀 오토메이션을 위한 V-817 리니어 스테이지 시리즈 출시
V-817 리니어 스테이지는 구동 사이클이 높은 산업용으로 특별히 설계되었습니다. Recirculating ball bearing guides를 사용한 3상 리니어 모터는 최대 600N의 가반하중과 3000mm/s의 속도가 가능합니다.
또한 분해능이 최대 0.3nm인 증분형 리니어 인코더는 높은 정학도, 최소 트래킹 에러, 짧은 정착 시간을 보장합니다. 리니어 스테이지의 보정된 포지셔닝 정확도는 최대 ±2.5μm이며 이동 범위는 813mm입니다
유연한 조합 및 쉬운 통합
다축 애플리케이션의 경우 리니어 스테이지를 XY 어셈블리에 쉽게 결합할 수 있습니다. 또한, 모션 플랫폼 옵션과 3중 M6 홀 패턴 덕분에 축을 개별적으로 조립할 수 있습니다. 모션 플랫폼을 추가하지 않으면 리니어 스테이지 높이는 63mm로 프로파일이 낮습니다. 이러한 공간 절약 특성으로 소형 머신 어셈블리에서 단축 또는 XY조합으로 통합할 수 있습니다. 플랫 디자인으로 이동 질량 및 틸팅 오류가 최소화됩니다.
V-817 리니어 스테이지는 작동 시 파티클이 발생하지 않으므로 깨끗한 작업 환경에서 사용하기에 적합합니다. 가이드 또는 모션 방향에 대해 30μm 이상의 평행도(//)를 가지도록 특수 설계된 엣지 덕분에 설치 중에 리니어 스테이지를 쉽고 빠르게 정렬합니다. IP 보호 수준이 높은 산업 호환 커넥터로 안전하게 연결할 수 있습니다.
산업에 적합한 제어 솔루션
V-817 리니어 스테이지의 제어를 위해 PI는 ACS 모션 컨트롤러와 최대 4축 드라이버 및 통합 STO(Safe-Torque-Off) 모듈을 결합한 G-901 솔루션을 제공합니다. 단축/다축 애플리케이션을 위한 모듈 솔루션으로 ACS 모션 컨트롤러와 결합 가능한 udmHP/BA, udmPM, udmPA와 같은 개별 ACS 드라이버를 사용할 수도 있습니다.
V-817 시리즈에 대한 자세한 내용은 다음을 참조해주세요:
