높은 정밀도와 가반 하중: 정밀 자동화를 위한 미니어처 리니어 스테이지

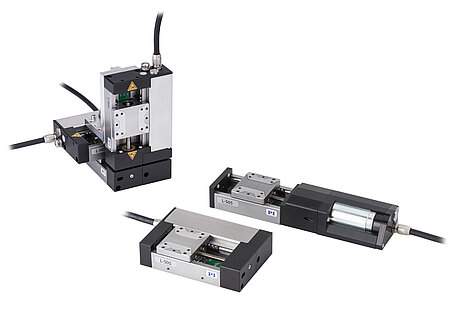

PI(Physik Instrumente)의 L-505 시리즈 리니어 스테이지는 제한된 설치 공간에서 높은 정밀도와 가반 하중을 제공하여 산업 포지셔닝에 대한 새로운 가능성을 열었습니다.

작은 크기, 높은 정밀도, 큰 가반 하중에 적합한 포지셔닝 시스템은 의료 기술, 생체공학, 레이저 및 광 산업, 마이크로 어셈블리, 산업 자동화 부품 취급 시에 사용됩니다.

PI의 L-505 컴팩트 리니어 스테이지는 30N의 하중을 견딜 수 있으며, 공간 절약을 위해 36mm의 좁고 긴 버전과 60mm의 넓고 짧은 버전을 제공합니다.

리니어 스테이지는 DC모터 또는 Stepper모터로 제공되며 기어헤드의 유무를 선택할 수 있습니다. 볼 스크루는 기어헤드가 없는 폴드형 DC버전에 대해 고속으로 최적화된 연속 구동을 보장합니다. 또한, 유격 및 stick-slip 효과를 방지합니다. 기어헤드가 장착된 버전은 하중이 높고 속도가 낮은 애플리케이션에 적합합니다.

사전로드된 4열 볼 가이드의 가이드 레일은 베이스 본체와 모션 플랫폼으로 직접 연결되므로 높은 가반 하중과 강성을 달성하는 동시에 부드럽고 균일한 주행을 가능하게 합니다.

L-505 시리즈의 리니어 스테이지는 13mm 또는 26mm 이동 범위, 최대 15mm/s 속도, ±0.15μm의 양방향 반복도를 제공합니다. 레퍼런스 및 리밋 스위치는 홀 센서로 설계되었습니다. DC 버전에는 광전식 증분형 리니어 인코더가 기본으로 제공되지만 Stepper모터 버전에는 옵션으로 제공됩니다. 리니어 인코더는 플랫폼에서 위치를 직접 측정하며 비선형성, 기계적 유격, 탄성 변형은 위치 측정에 영향을 미치지 않습니다.

필요한 경우 리니어 스테이지를 XY 또는 XYZ로 쌓아 쉽게 결합할 수 있습니다.

L-505의 자세한 내용은 다음을 참조해주세요: >> product page on the PI website.

About PI

PI(Physik Instrumente)는 높은 품질의 정밀 포지셔닝 기술을 선도하는 글로벌 기업으로서 50년 동안 피에조 및 모터 드라이브 제품을 개발하고 제조해왔습니다. PI는 다축 및 고정밀 드라이브 시스템을 위한 모듈식 모션 컨트롤러의 세계적인 제조업체인 ACS Motion Control의 다수 지분을 획득함으로써 산업용 애플리케이션 시스템을 가장 높은 정밀도와 역동성으로 제공합니다. PI그룹은 독일의 4개 지점 외에도 15개의 지사를 두고 있습니다.
